BMW E39蒸發器拆裝圖解說明

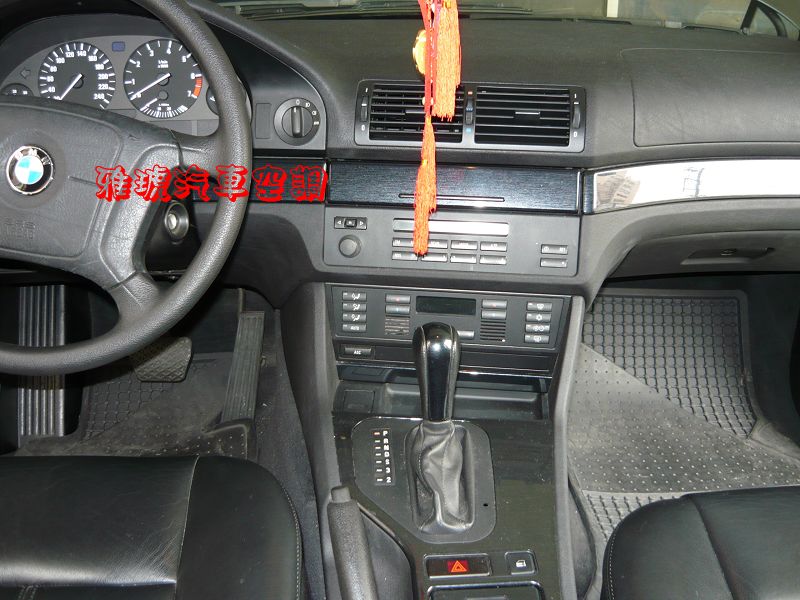

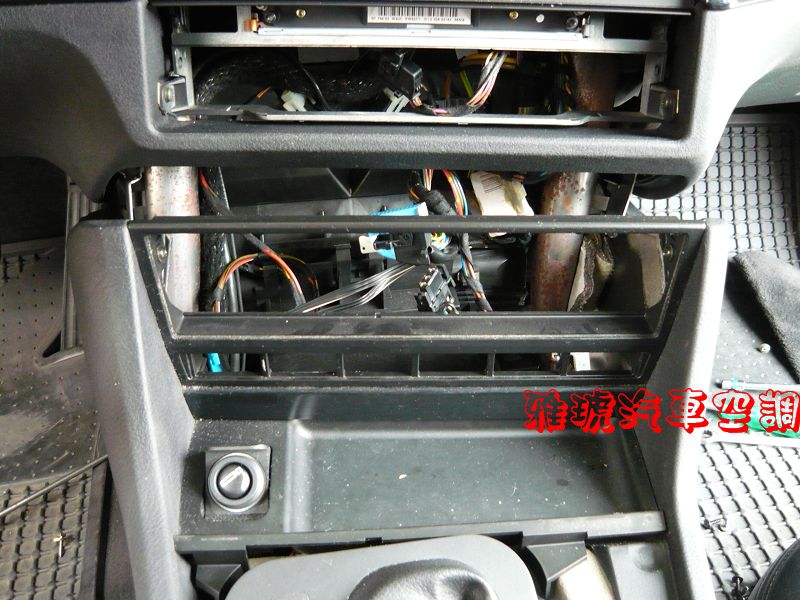

1.拆裝前樣貌

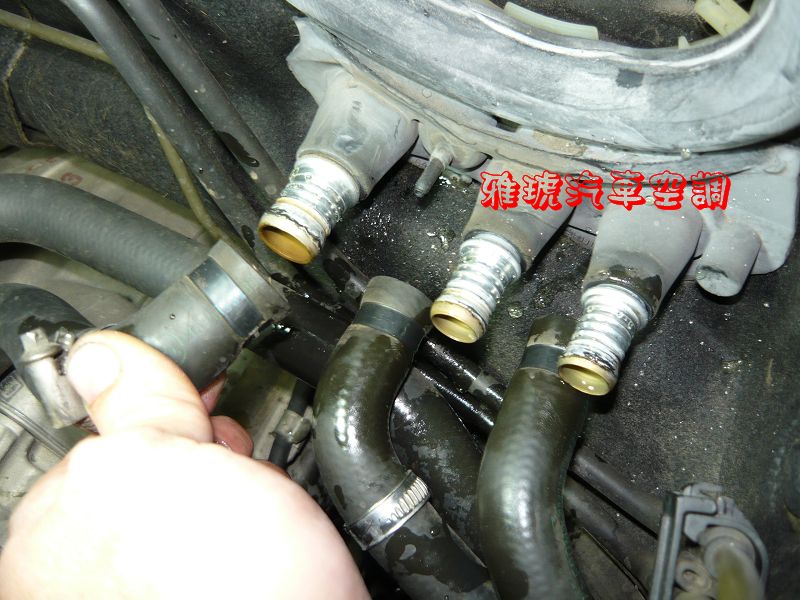

2.移暖氣熱水管

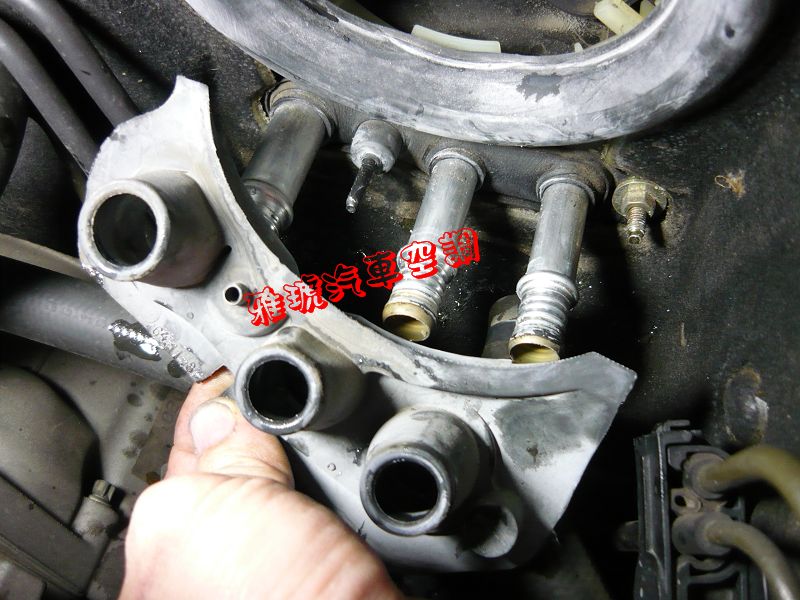

3.移除熱水管膠套

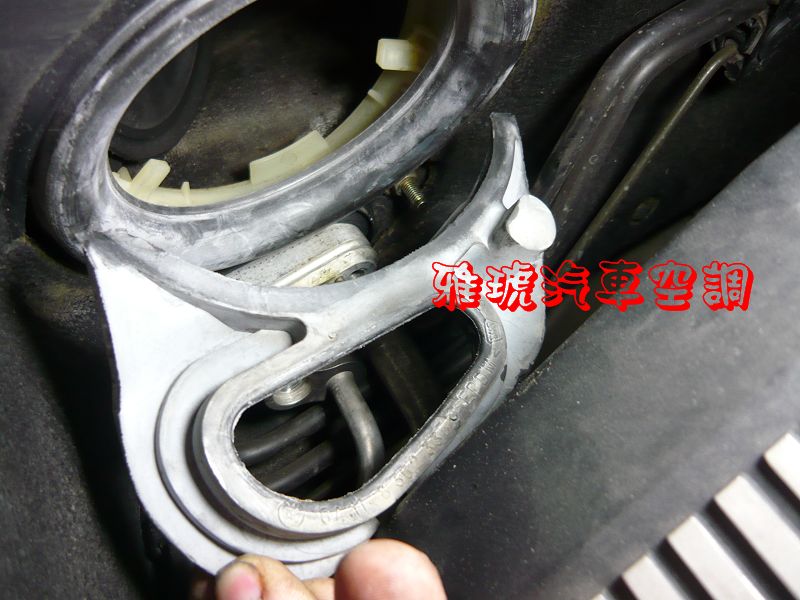

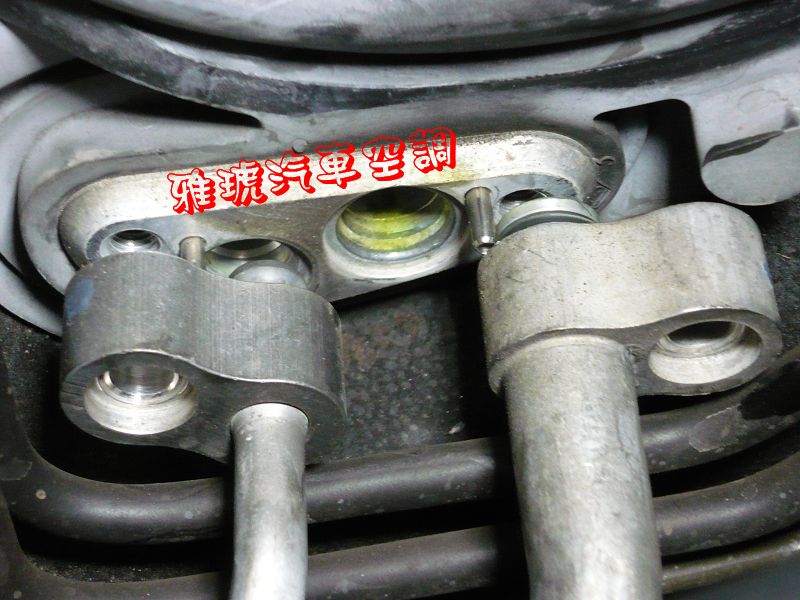

4.移除冷媒管接頭

5.移除冷媒管膠套

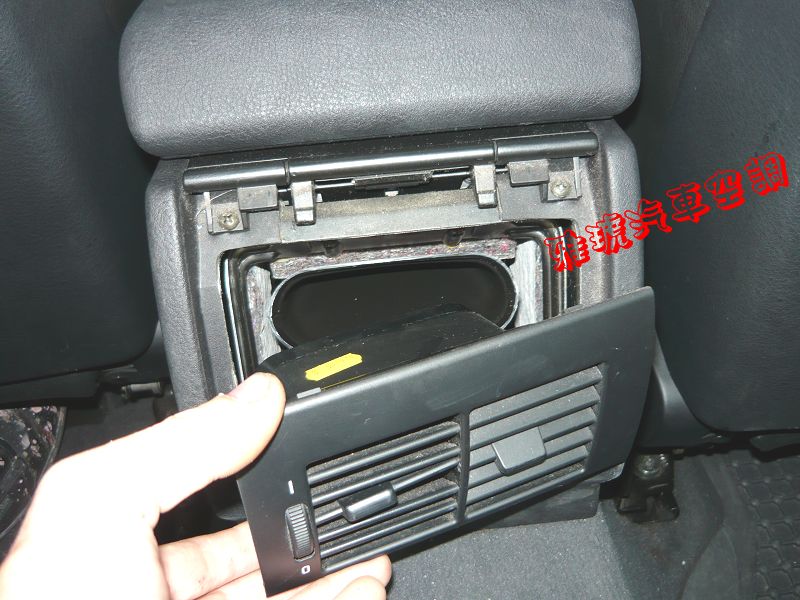

6.拆卸後座出風口

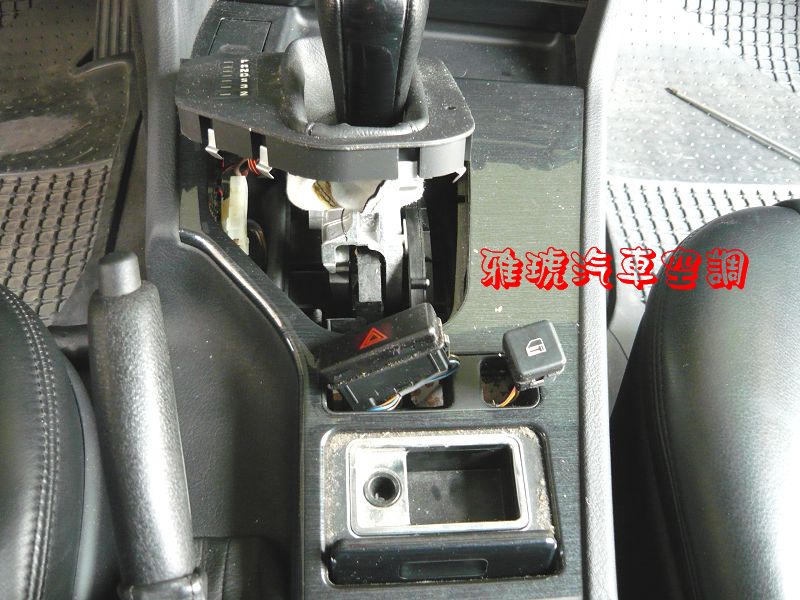

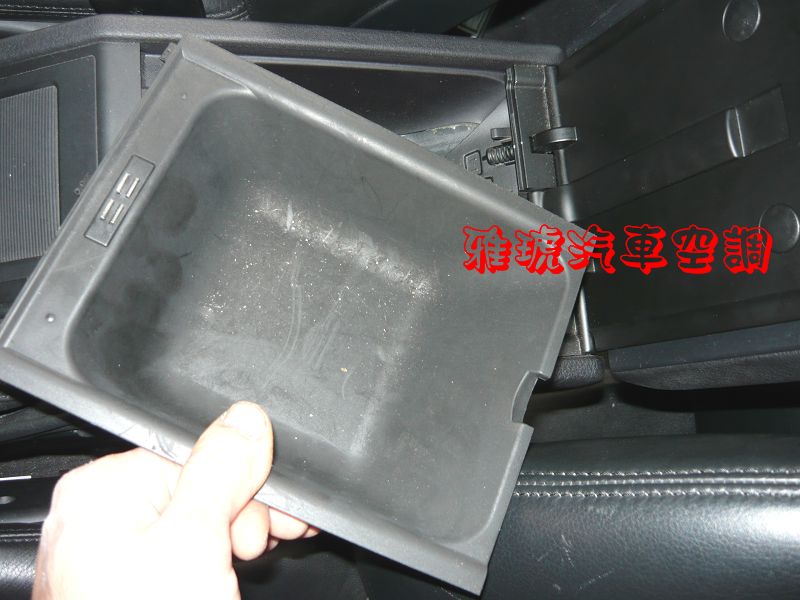

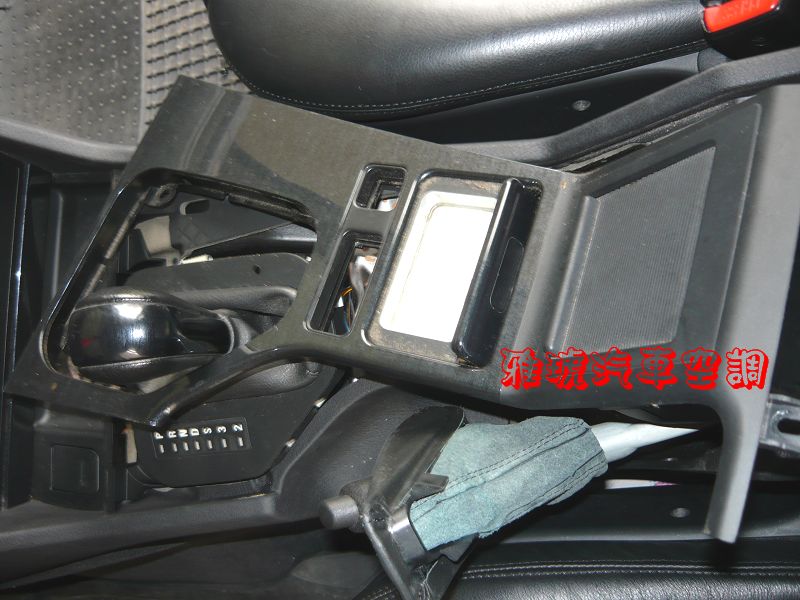

7.拆卸中央扶手配件

8.拆卸中央扶手置物盒

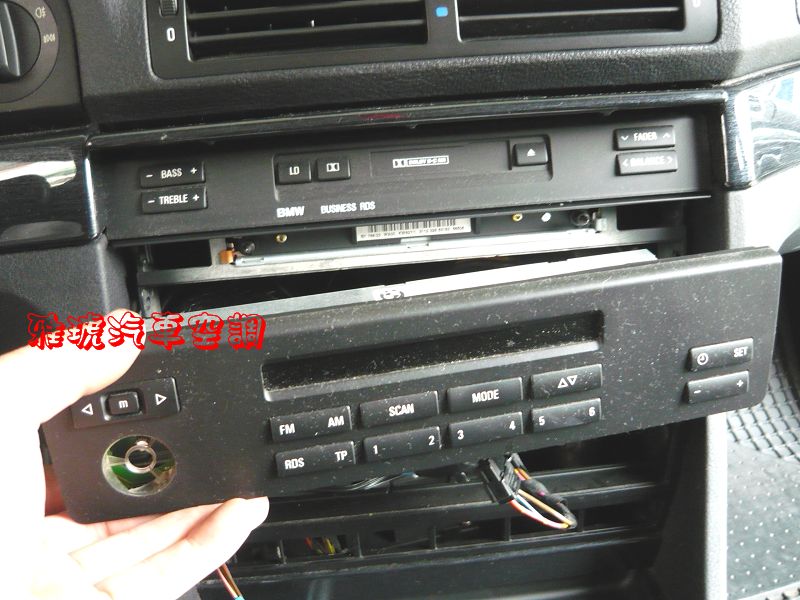

9.拆卸排檔桿面板

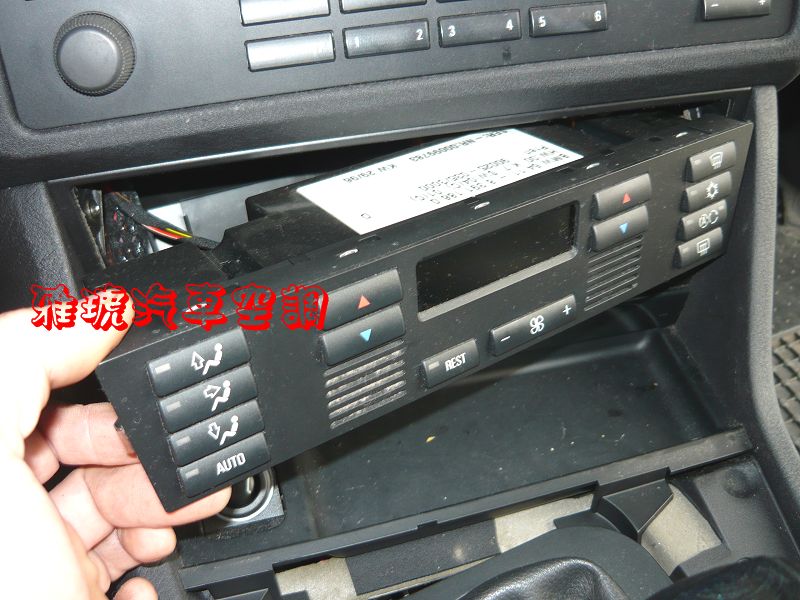

10.拆卸冷氣控制模組

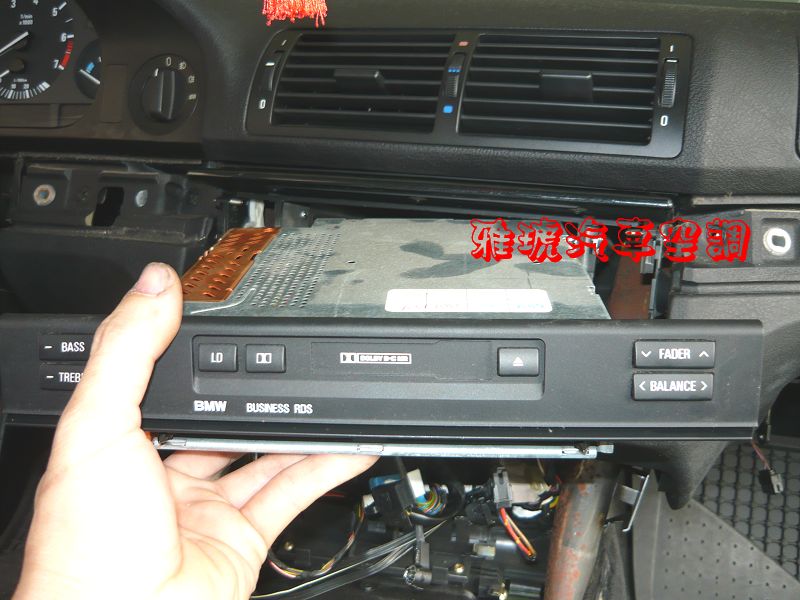

11.拆卸音響主機

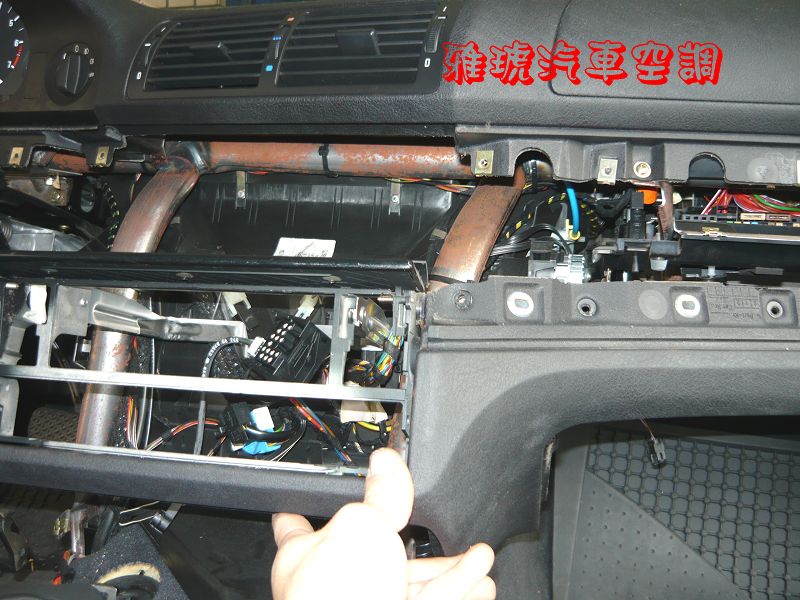

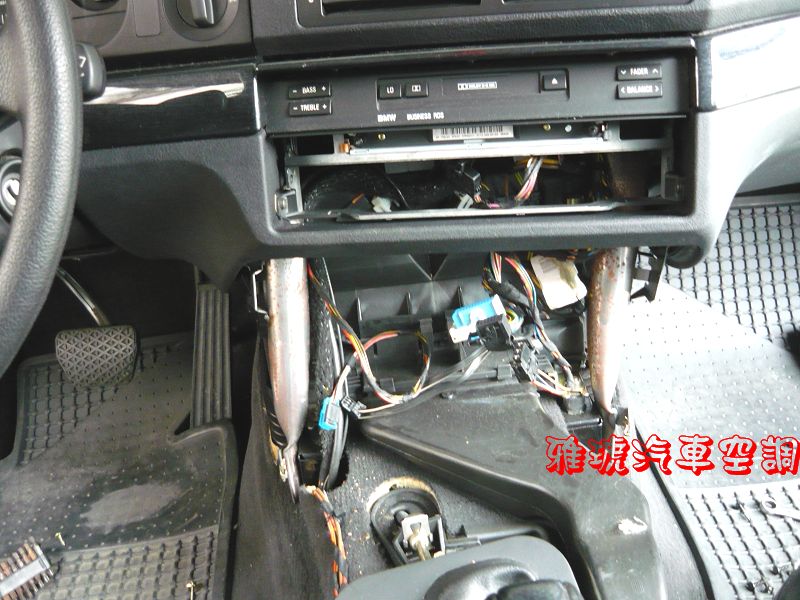

12.中央馬鞍與儀錶板分離

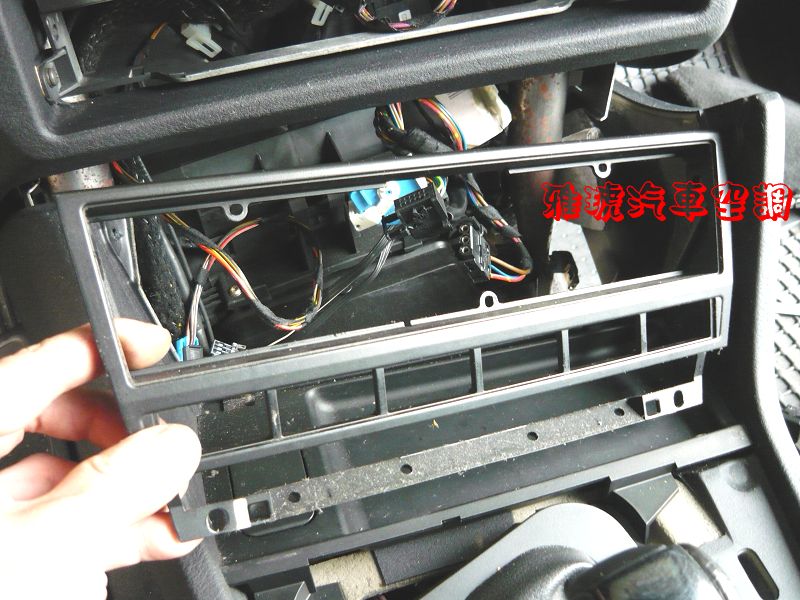

13.拆卸音響框架

14.取出中央馬鞍

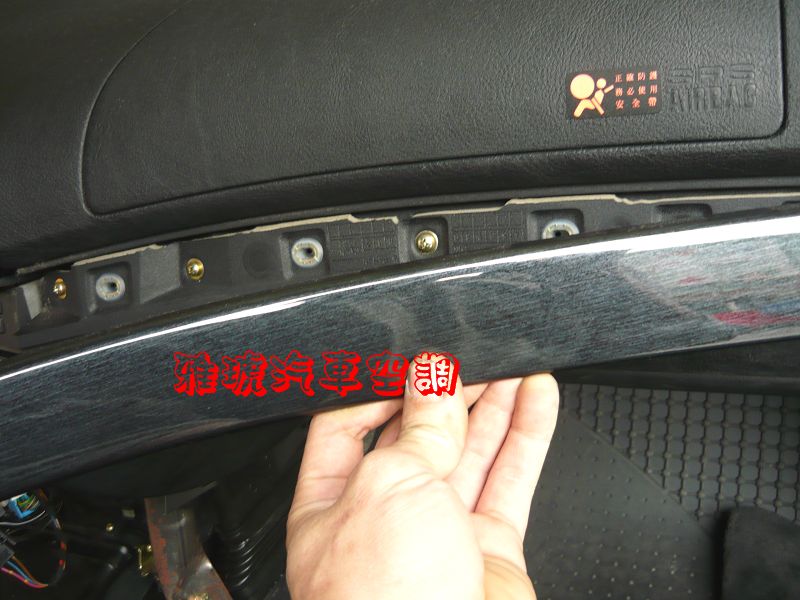

15.移除核桃木飾板

16.移除音響主機(放大器)

17.移除儀表板下座

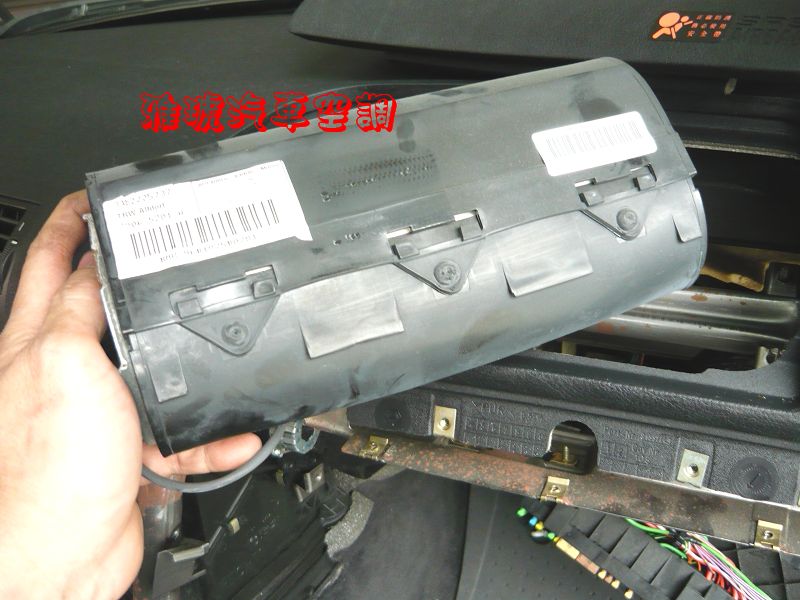

18.取出右前座AIR BAG

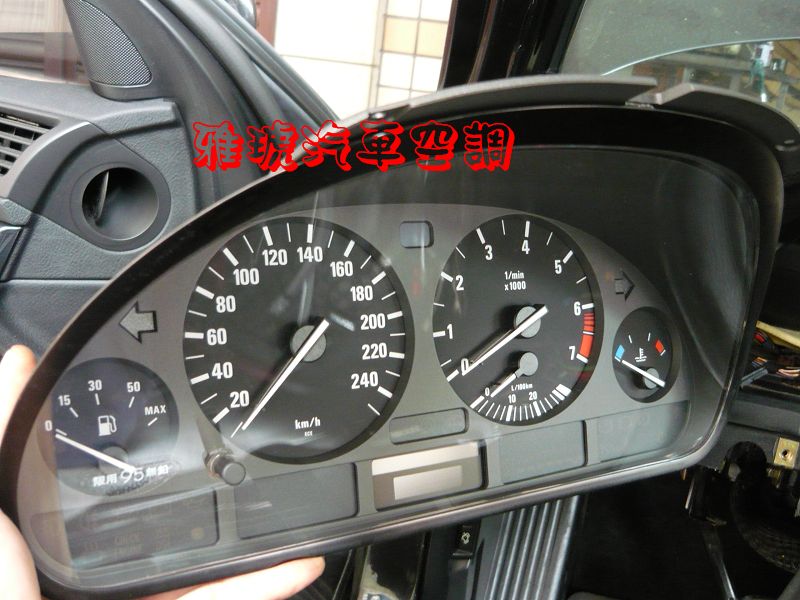

29.取出路碼錶總成

30.取出駕駛座下護板

31.取出駕駛座置物盒

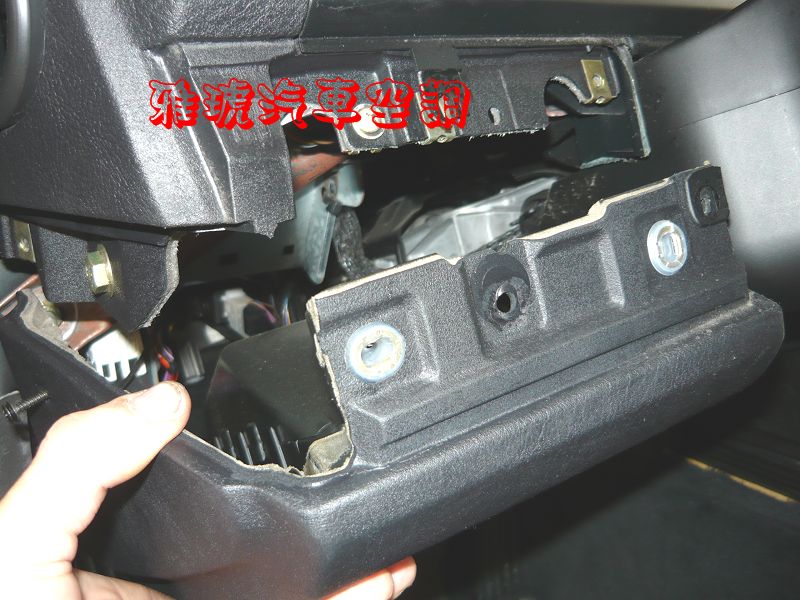

32.拆卸右前座手套箱

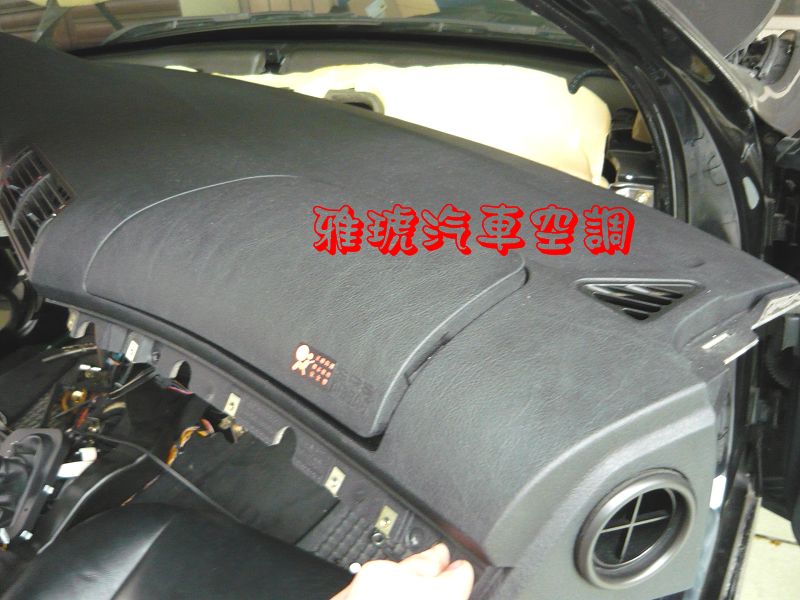

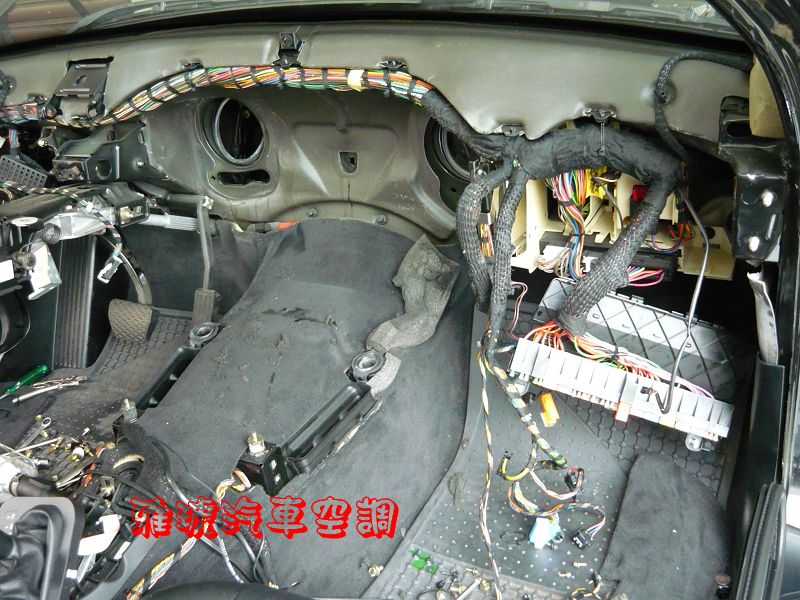

33.取出儀錶板總成

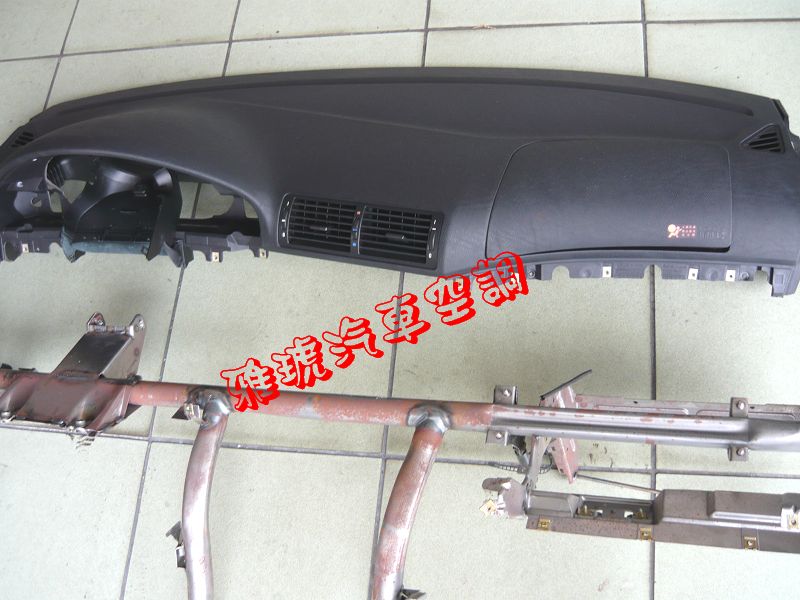

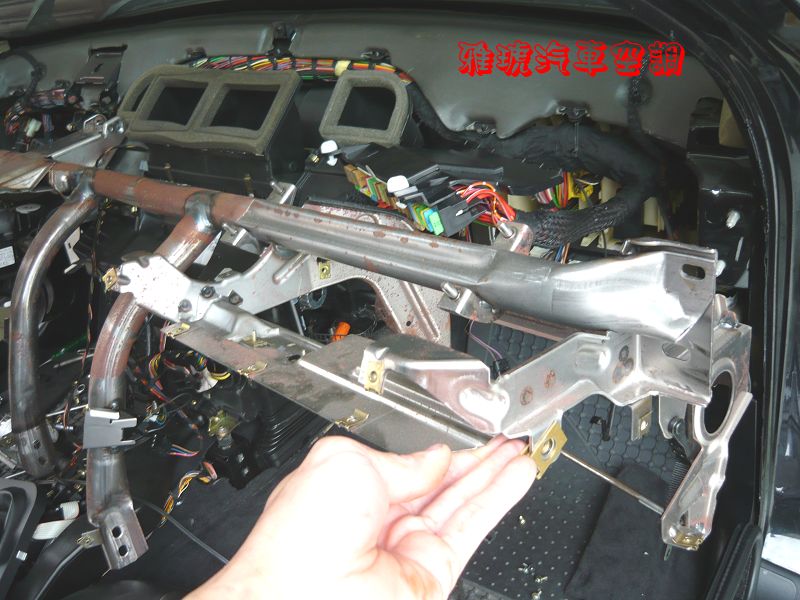

34.拆卸儀錶板支撐鐵架

35.儀錶板總成與支撐鐵架一覽

36.預備拆卸冷暖控制箱總成

37.預備取出冷暖控制箱總成

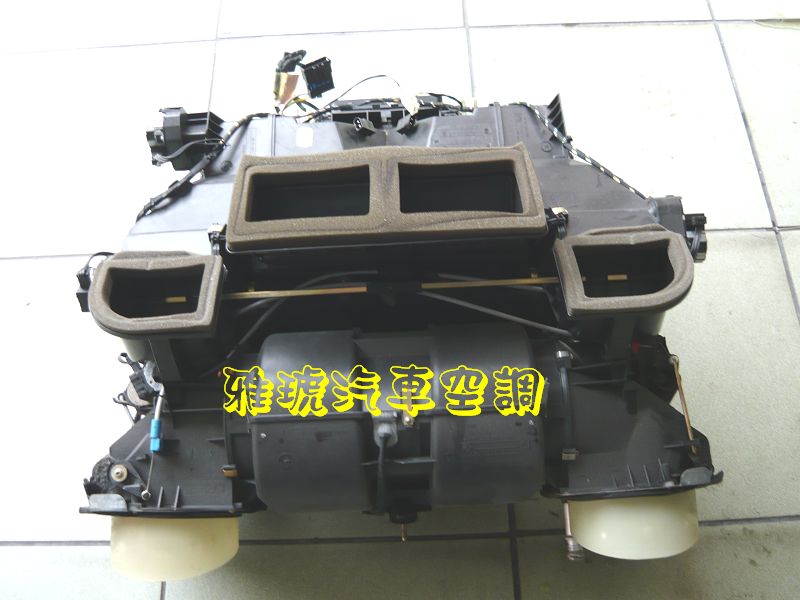

38.冷暖控制箱總成前視圖

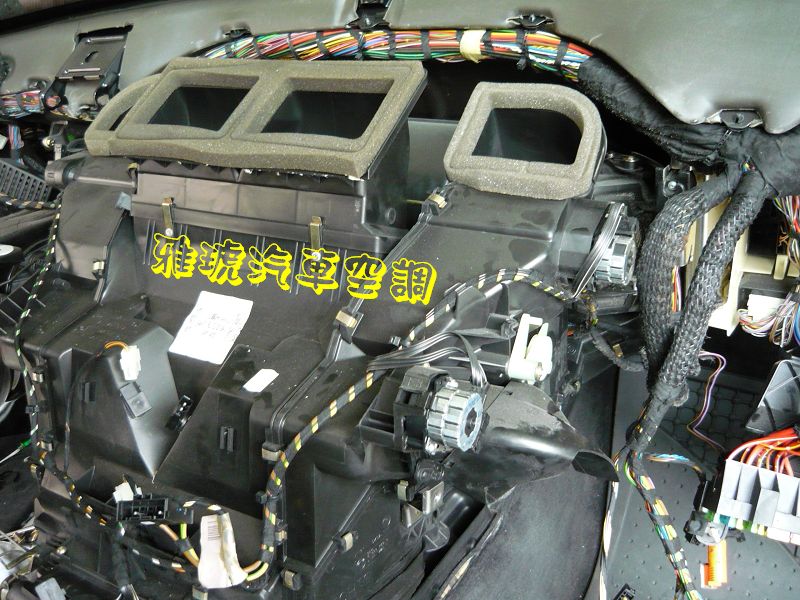

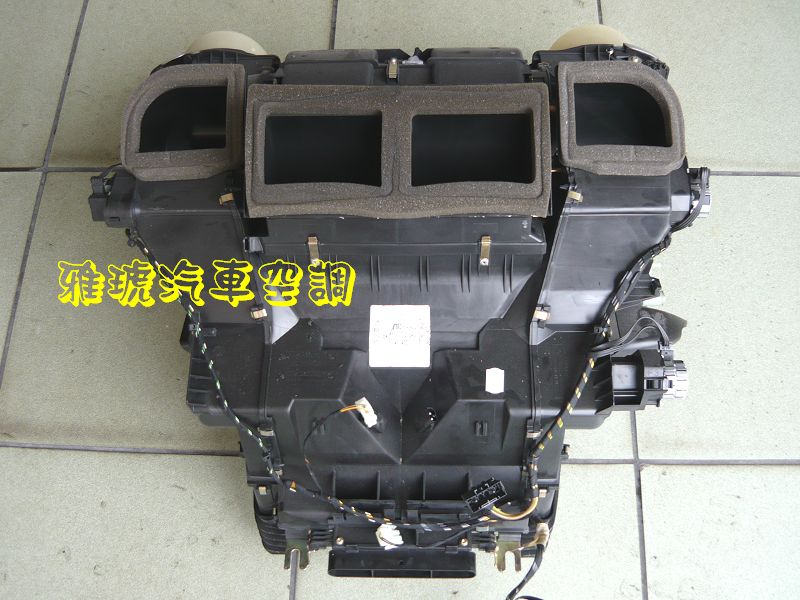

39.冷暖控制箱總成後視圖

40.移除冷暖控制箱總成後車室一覽

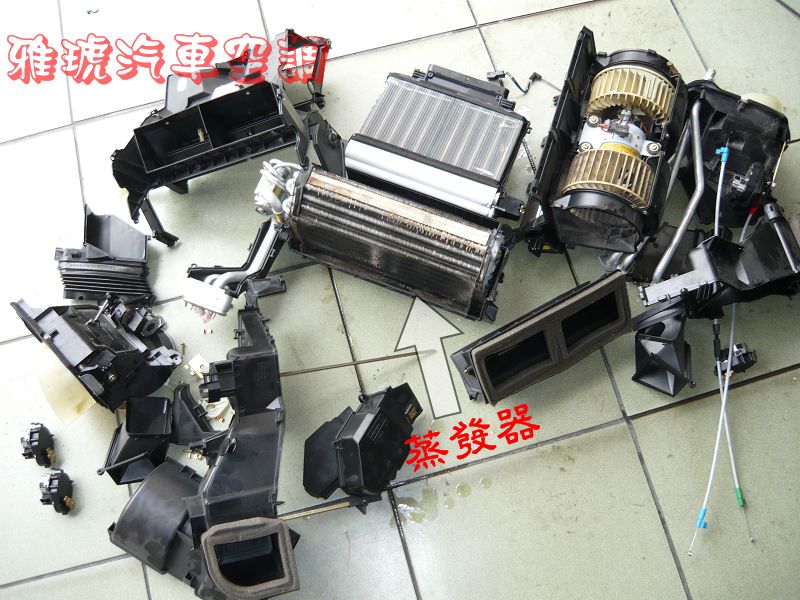

41.分解冷暖控制箱總成

42.冷暖控制箱總成重要諸元

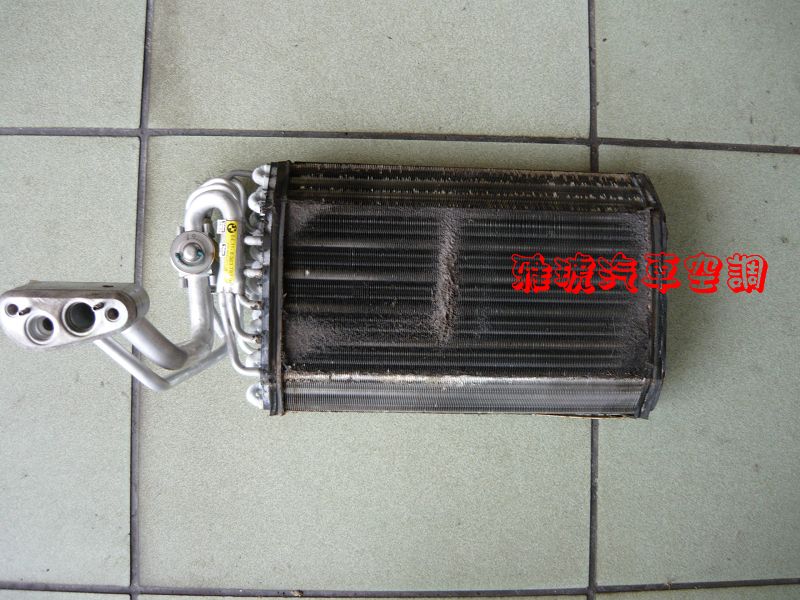

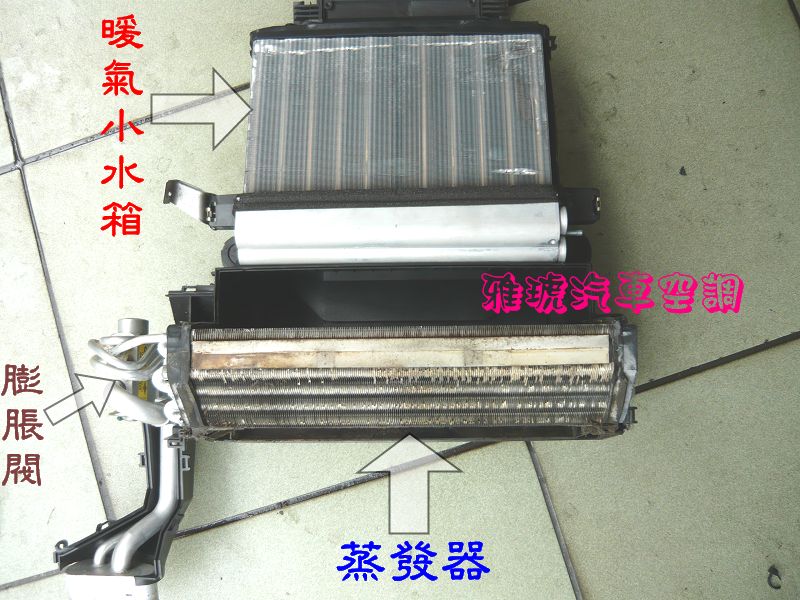

43.取出蒸發器與膨脹閥組

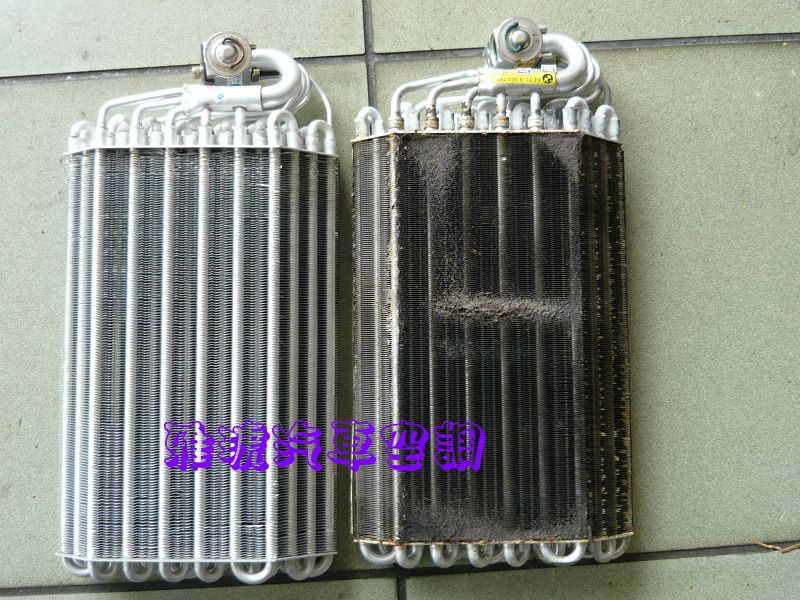

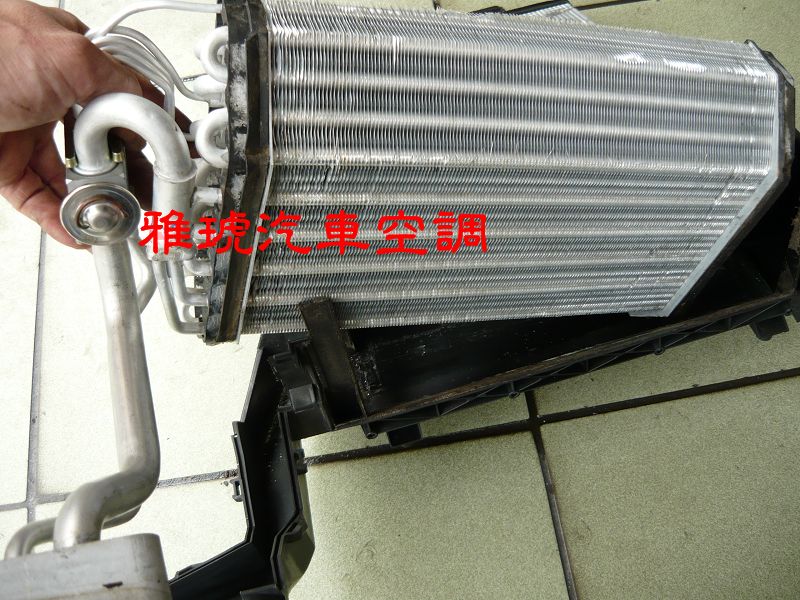

44.蒸發器與膨脹閥組新舊比較圖

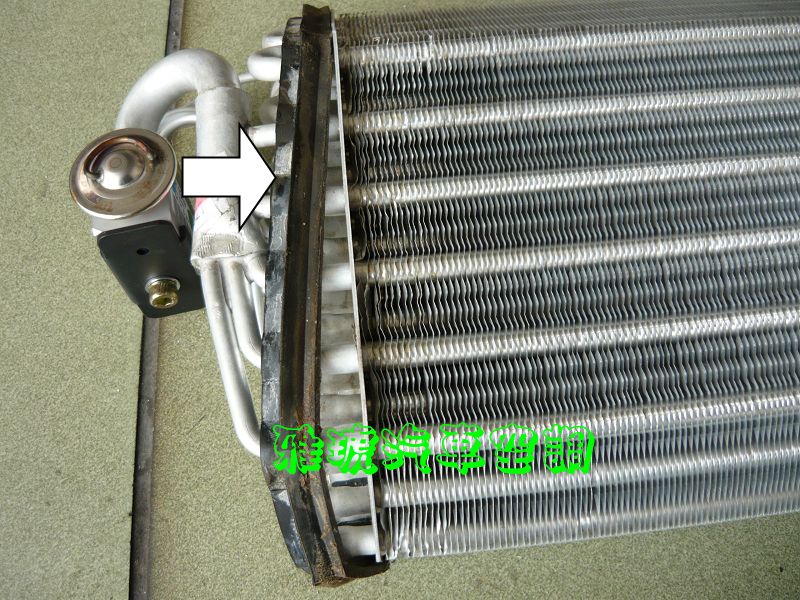

45.蒸發器與膨脹閥組安裝減震與密合膠條

46.安裝蒸發器與膨脹閥組全新品並依拆卸步驟流程裝回各部零件

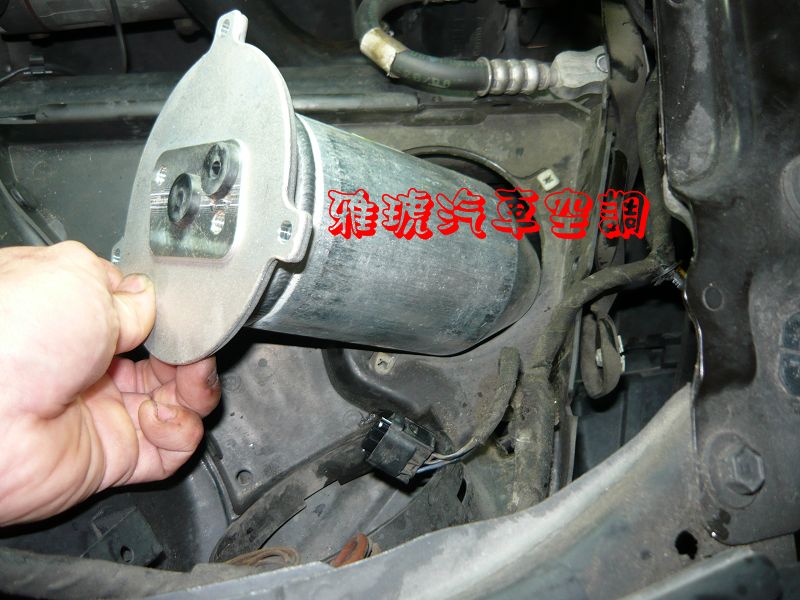

47.更換乾燥瓶全新品(須拆大燈總成)

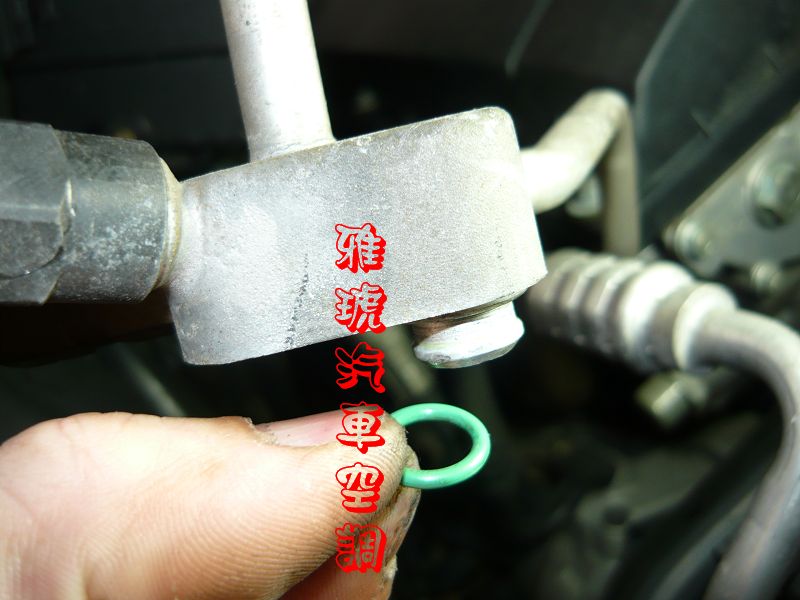

48.更換密封O型環

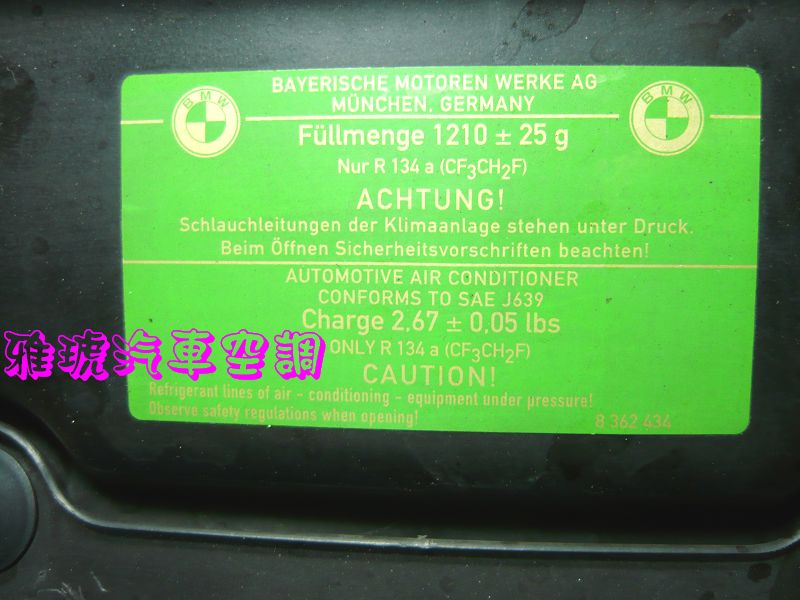

49.洩漏測試無虞之後補充適量冷凍油再依原廠規範冷媒定量充填
