TOYOTA EXSIOR蒸發器拆裝圖解說明

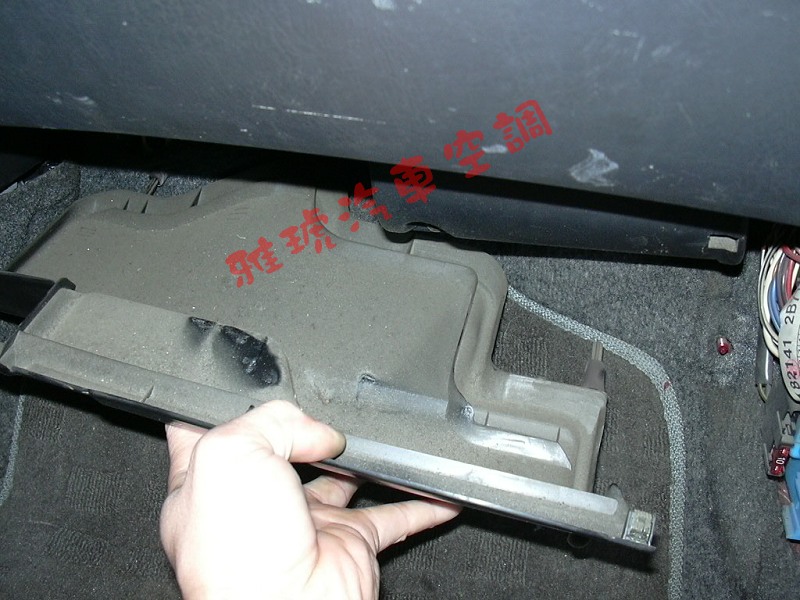

1.拆下右前乘客座下護蓋板

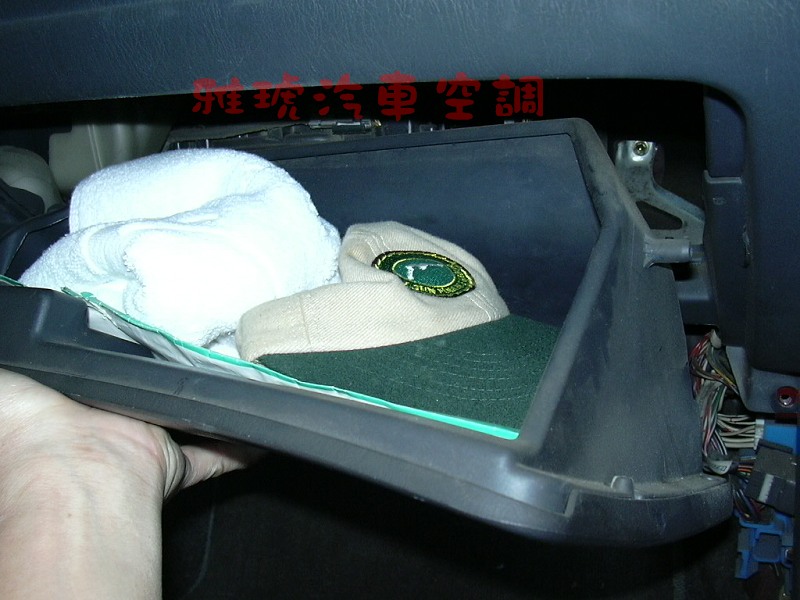

2.拆下手套箱

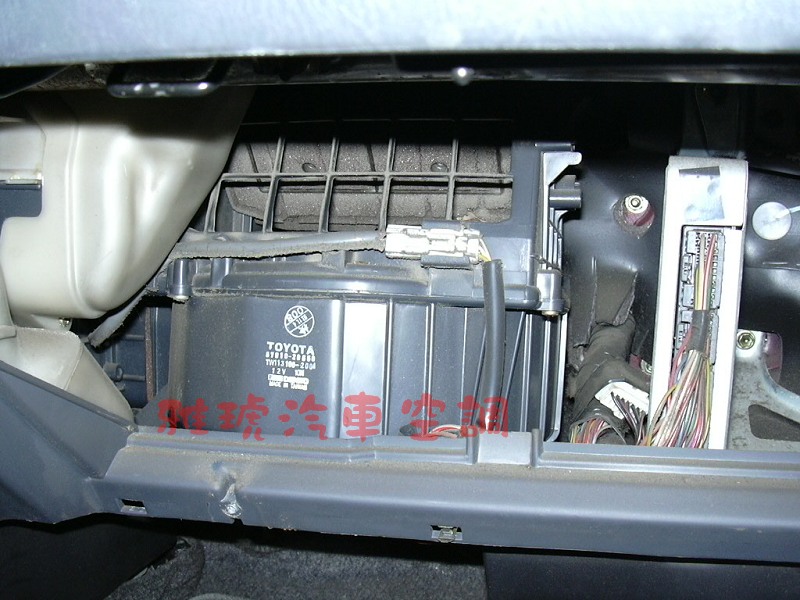

3.鼓風機馬達總成一覽

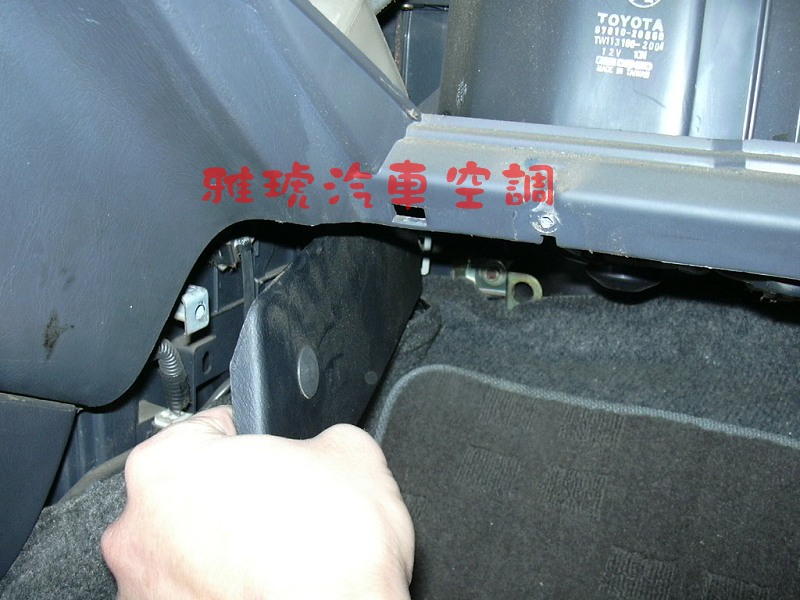

5.拆下側板

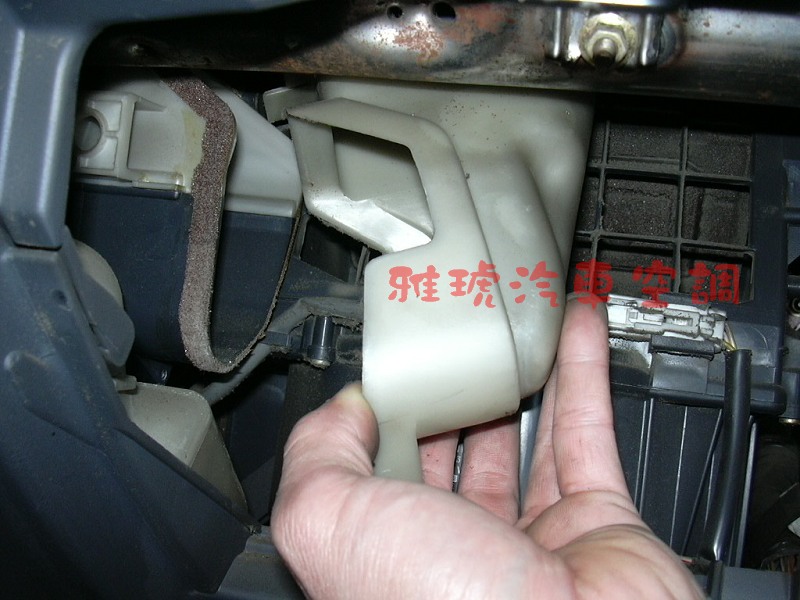

6.拆下塑膠風管

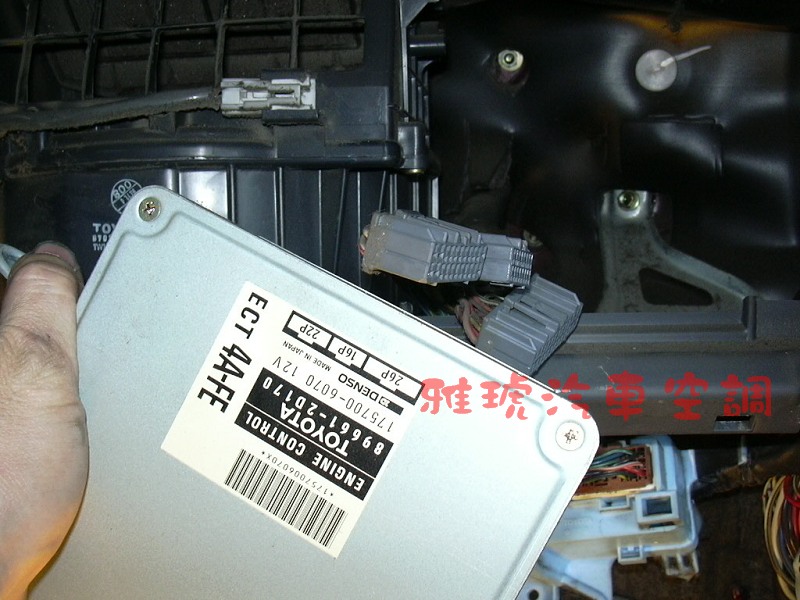

7.拆下引擎控制單元

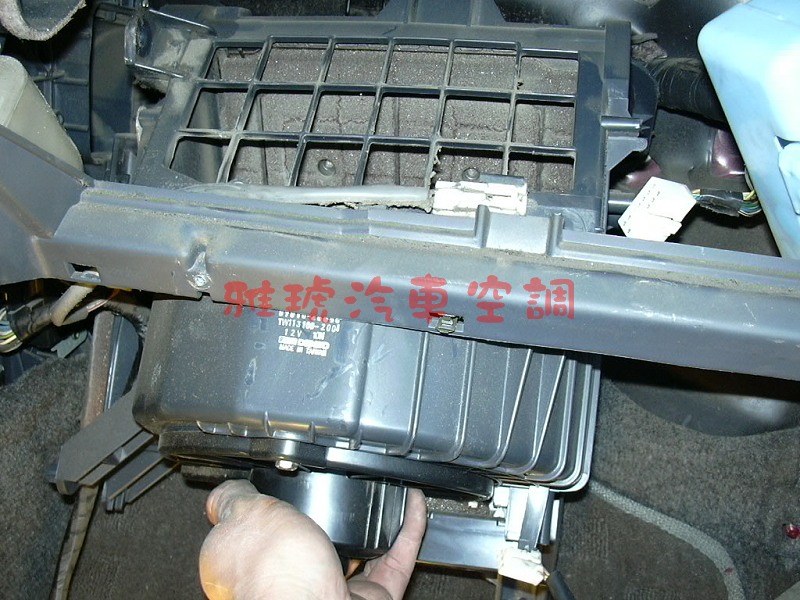

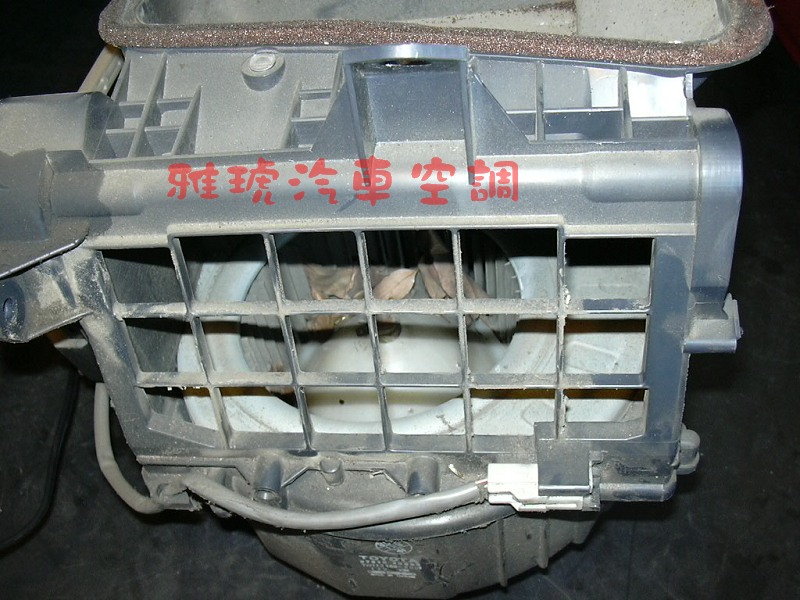

8.預備拆下鼓風機馬達總成

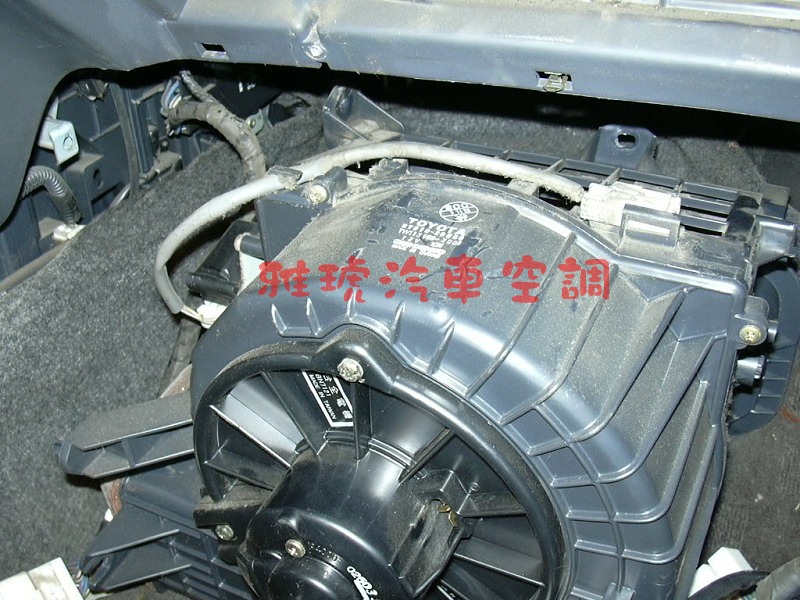

9.取下鼓風機馬達總成

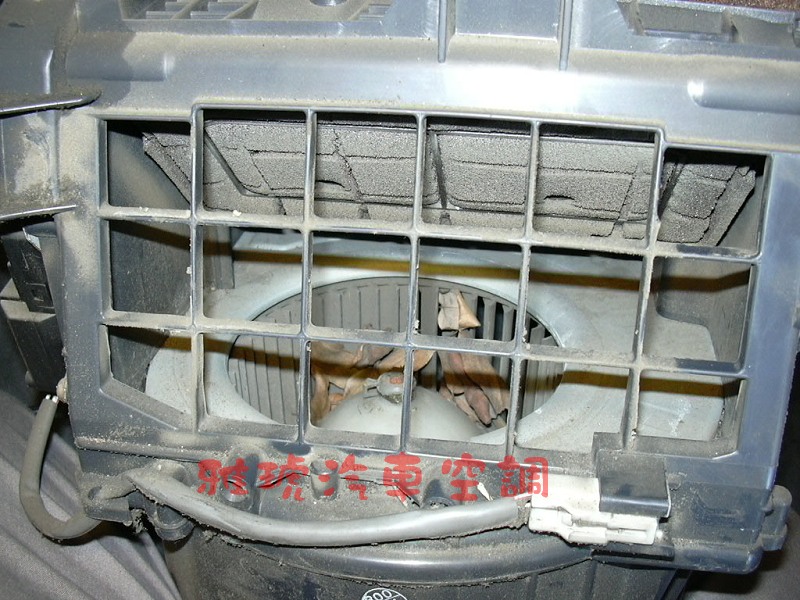

10.目視鼓風機馬達總成內部

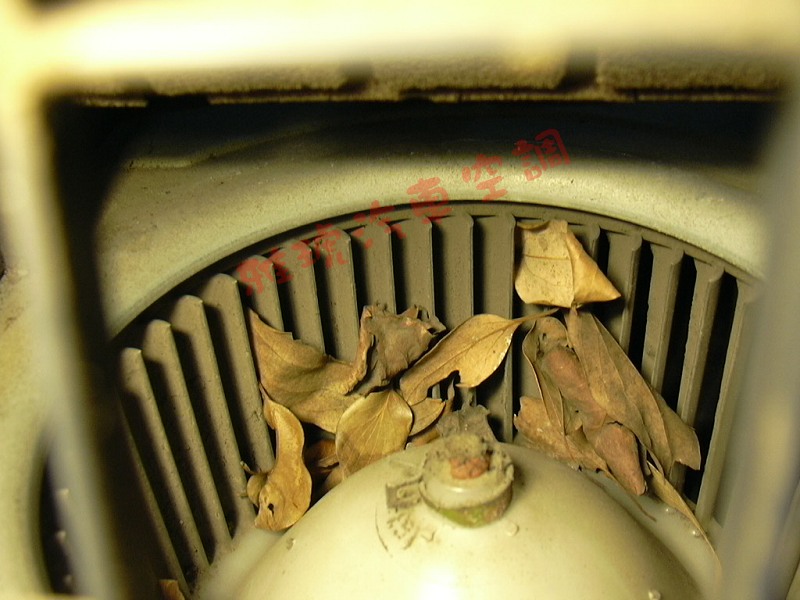

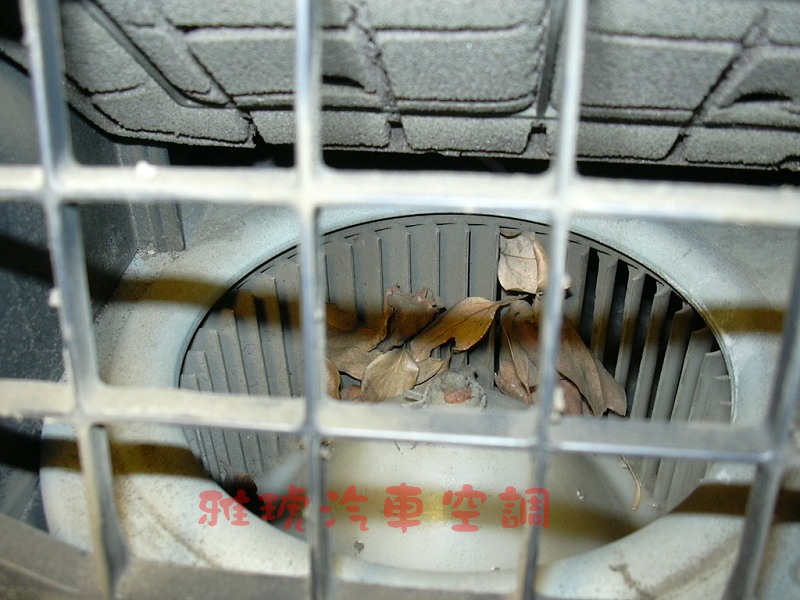

11.鼓風機馬達葉片內部樹葉掉落

12.鼓風機馬達葉片內部樹葉掉落

13.取出鼓風機馬達單件清除樹葉與灰塵

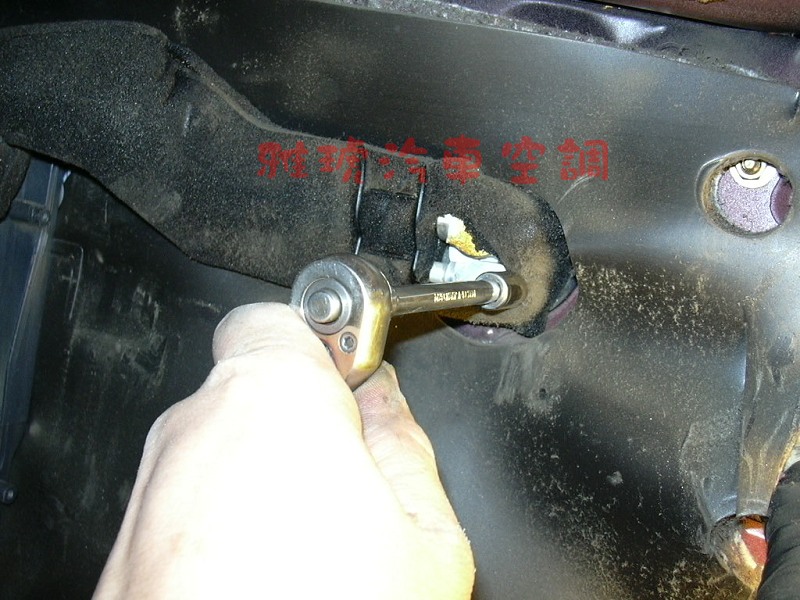

14.拆卸冷媒高壓與低壓管固定螺絲

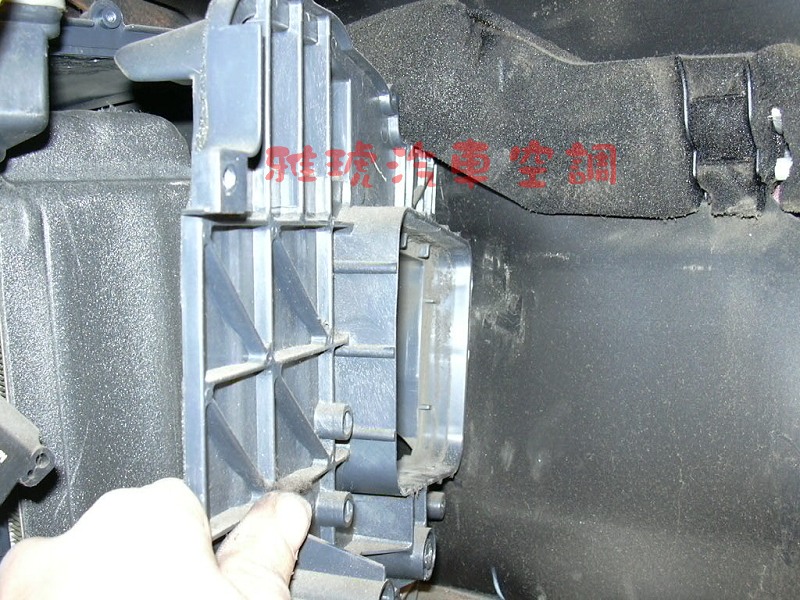

15.拆下蒸發器側蓋板

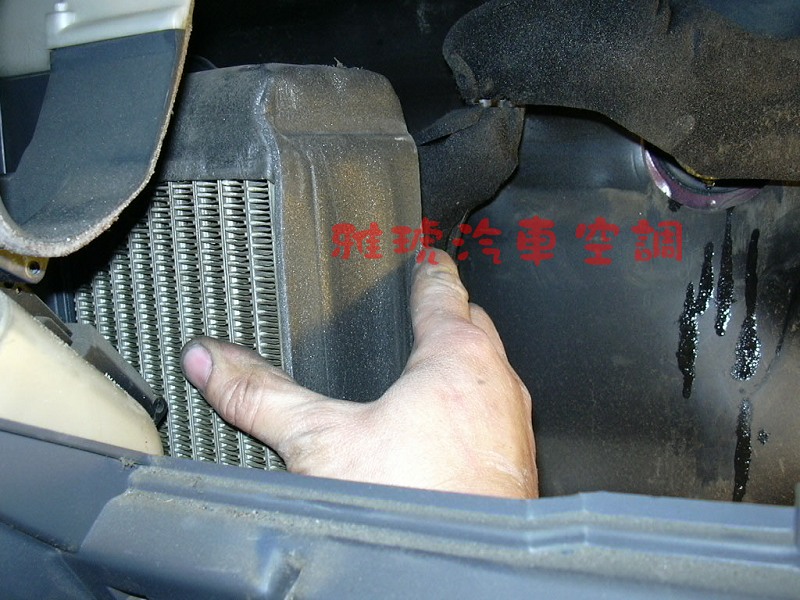

16.預備取出蒸發器與膨脹閥組

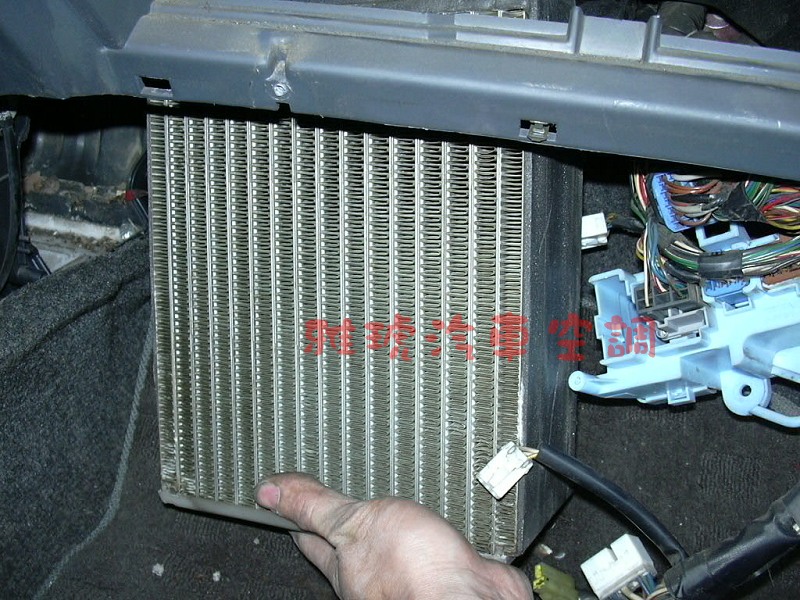

17.取出蒸發器膨脹閥組

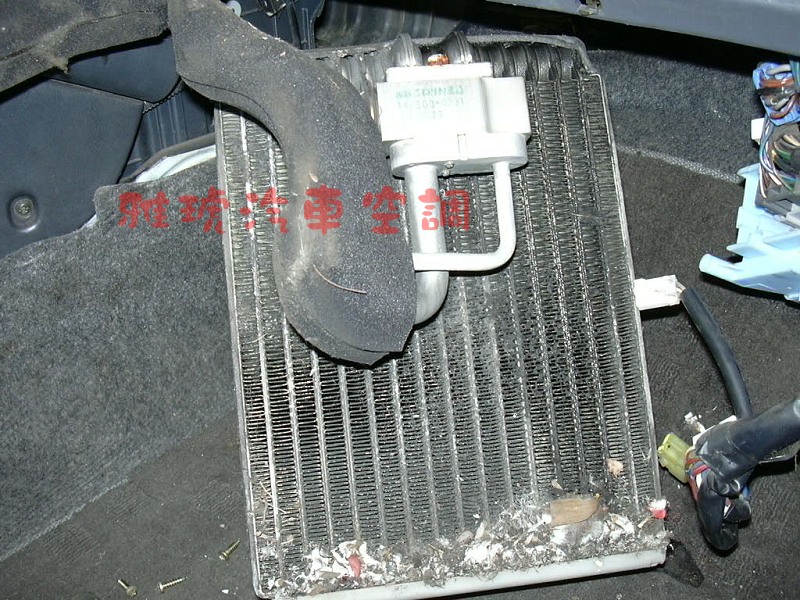

18.目視蒸發器表面阻塞情形

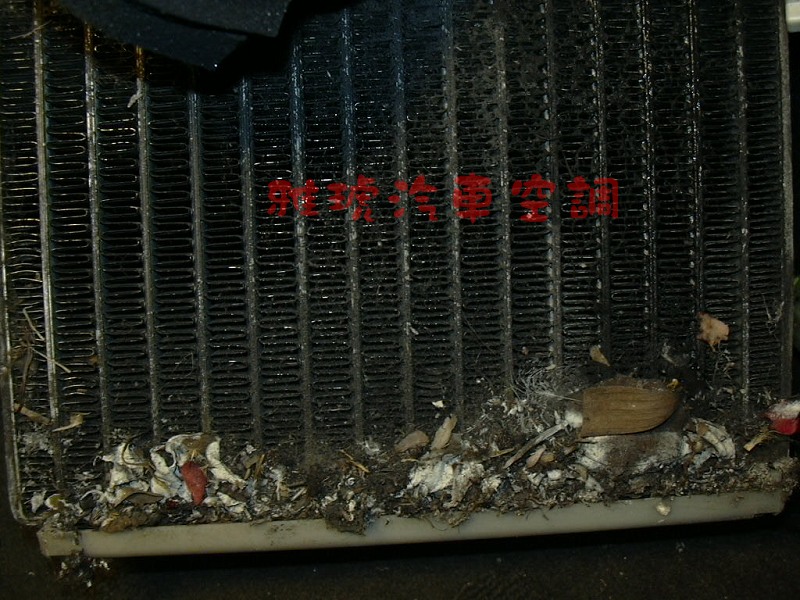

19.除灰塵外尚有樹葉、羽毛及其他不明附著物

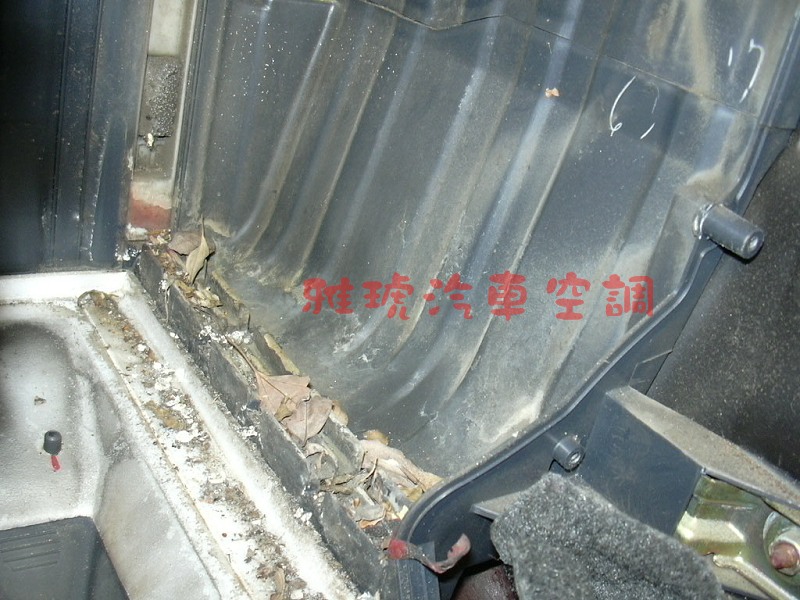

21.目視觀察蒸發器箱內部附著物並進行適當清潔

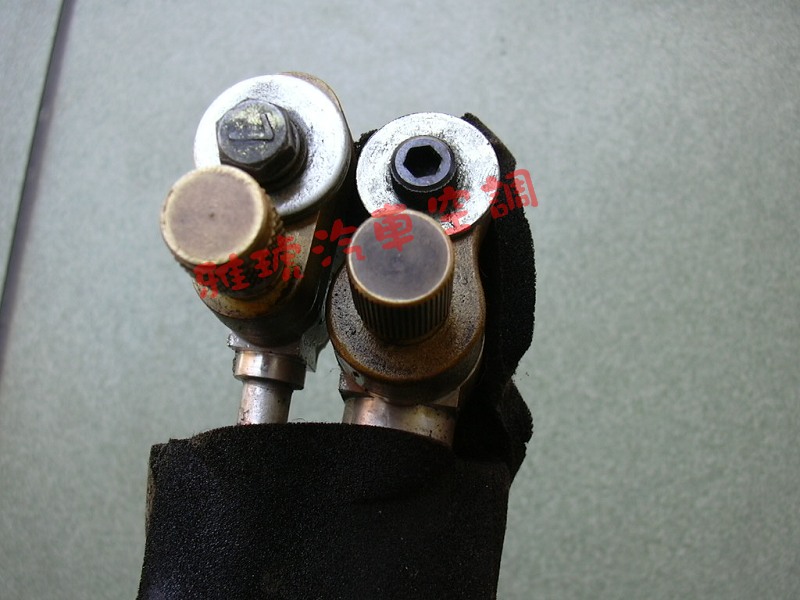

22.將蒸發器(膨脹閥)冷媒管組施以工具密封以免水氣或異物進入

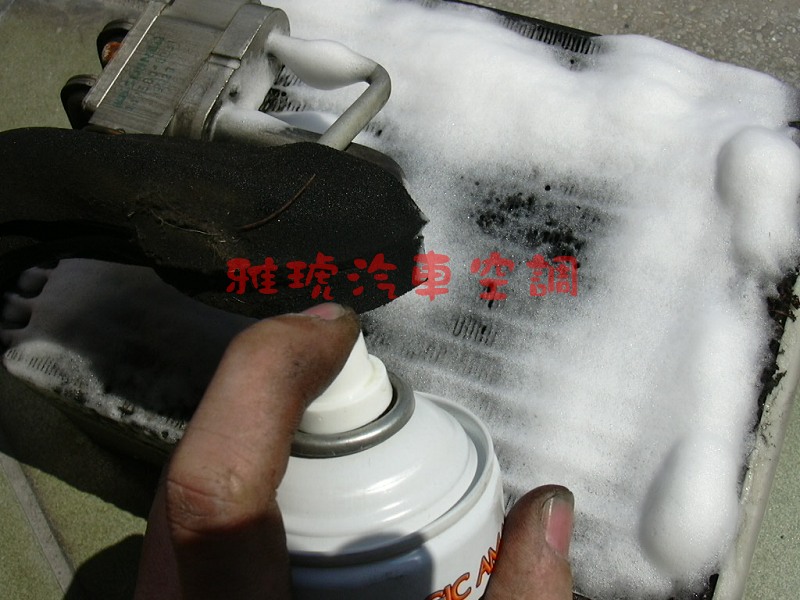

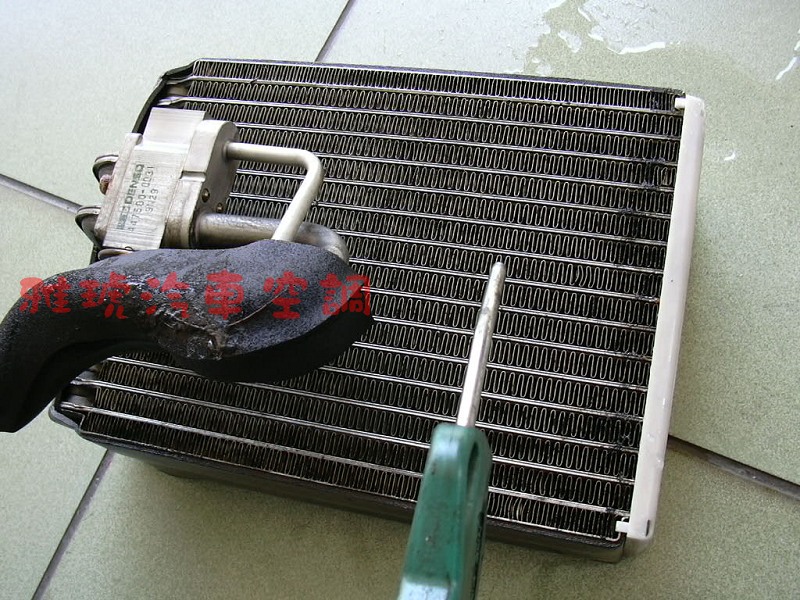

23.施以軟性泡沫清潔劑

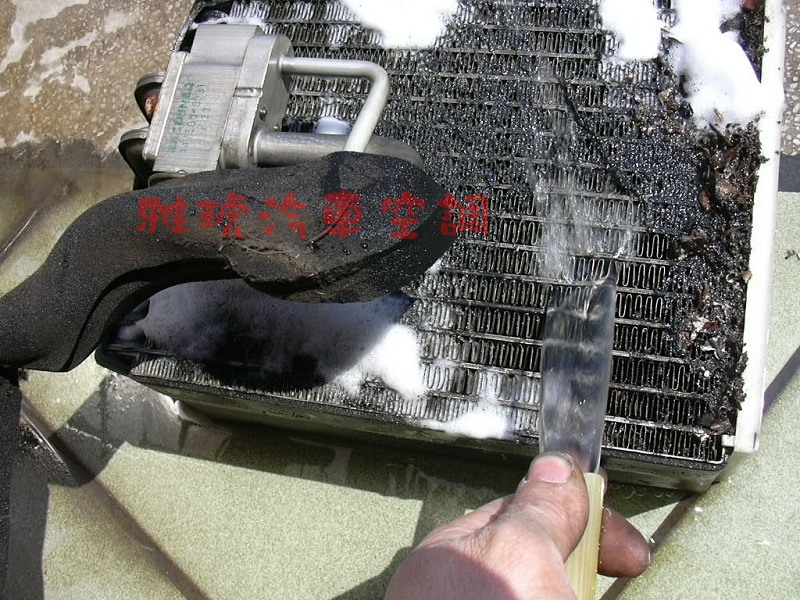

24.以清水進行蒸發器表面清洗

25.最後以空氣槍將其表面吹乾，並依拆卸步驟裝回各部元件
