TOYOTA 2005年WISH蒸發器拆裝圖解說明

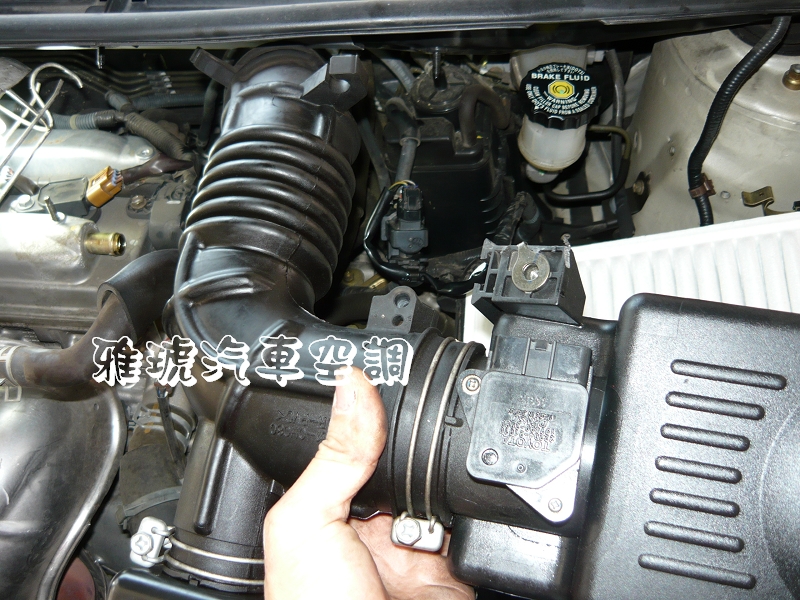

 1.拆卸引擎周邊

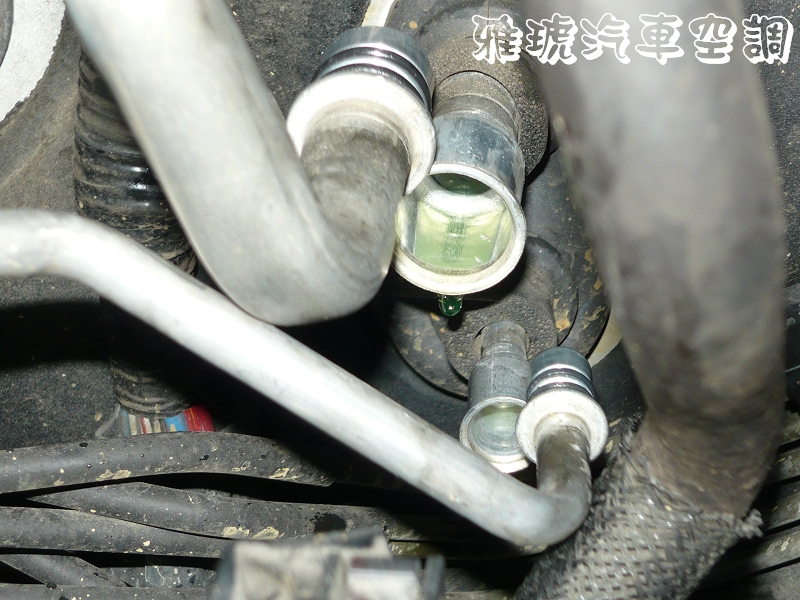

                   2.拆除冷媒接管

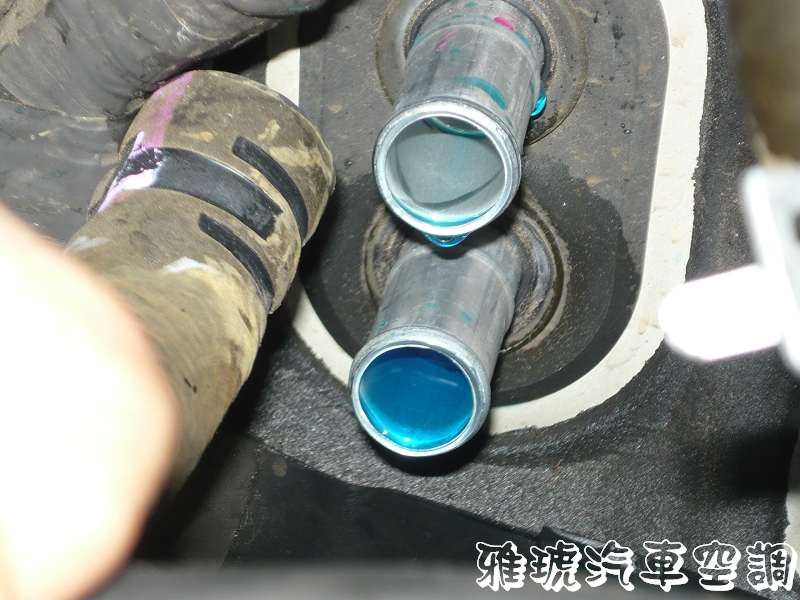

   3.拆卸暖氣熱水管

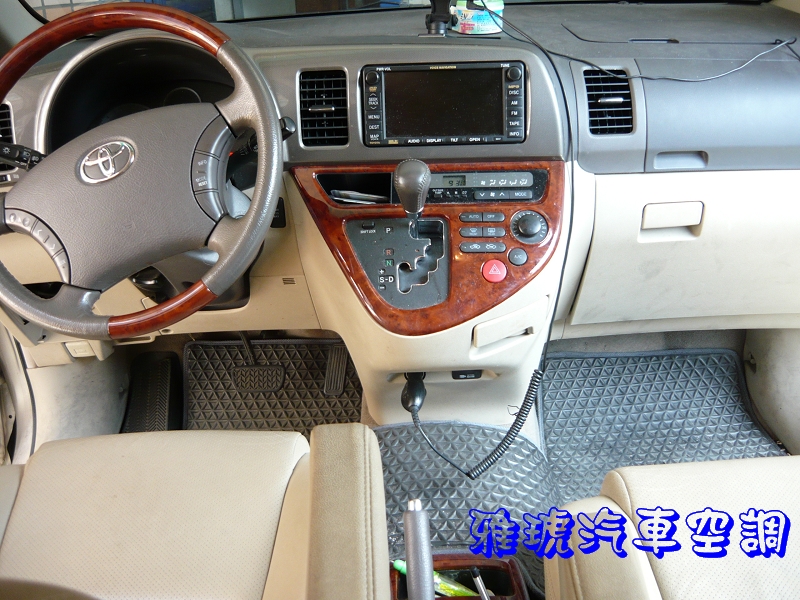

                                                                                     4.預備拆卸車室零件

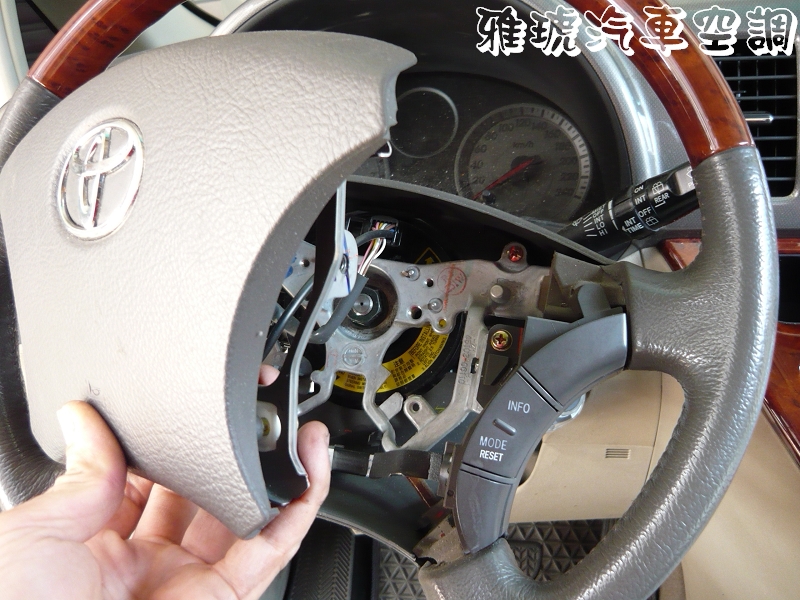

  5.拆卸方向盤外蓋

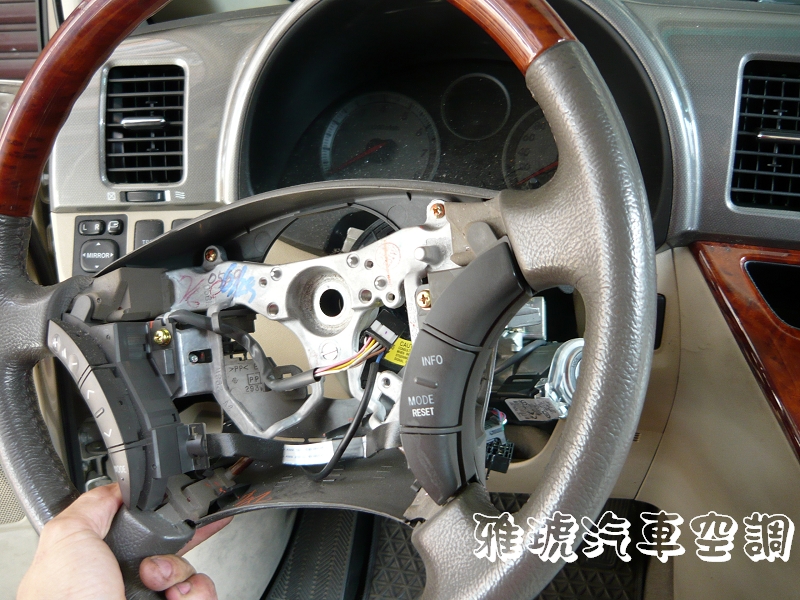

                                                                                                  6.拆卸方向盤

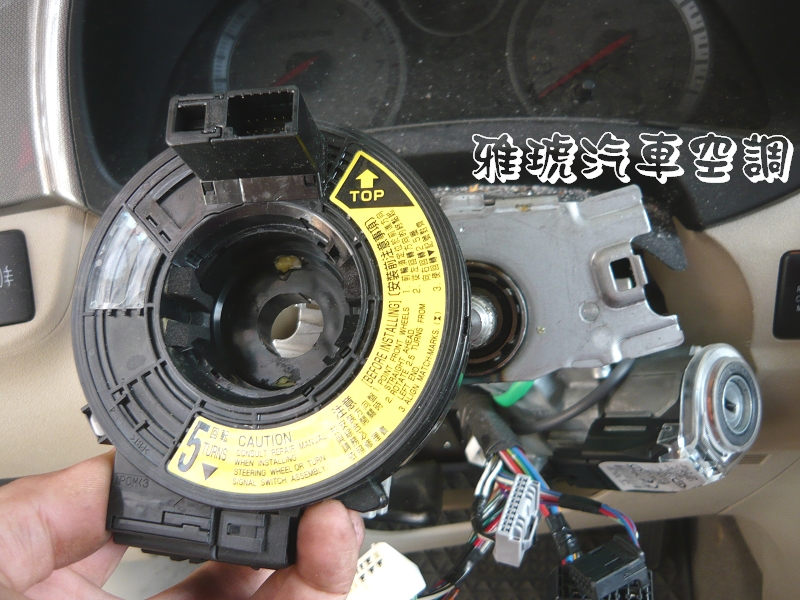

  7.拆卸方向盤觸環

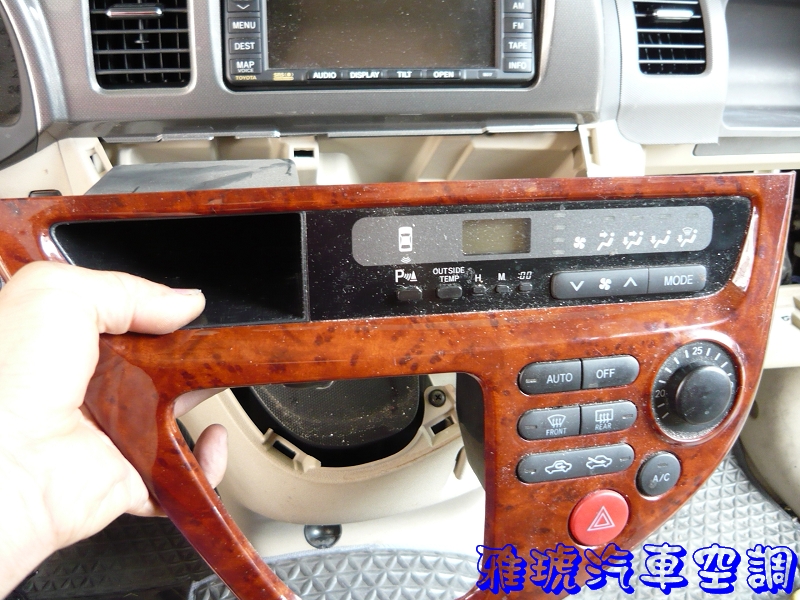

              8.拆卸冷氣控制面板總成

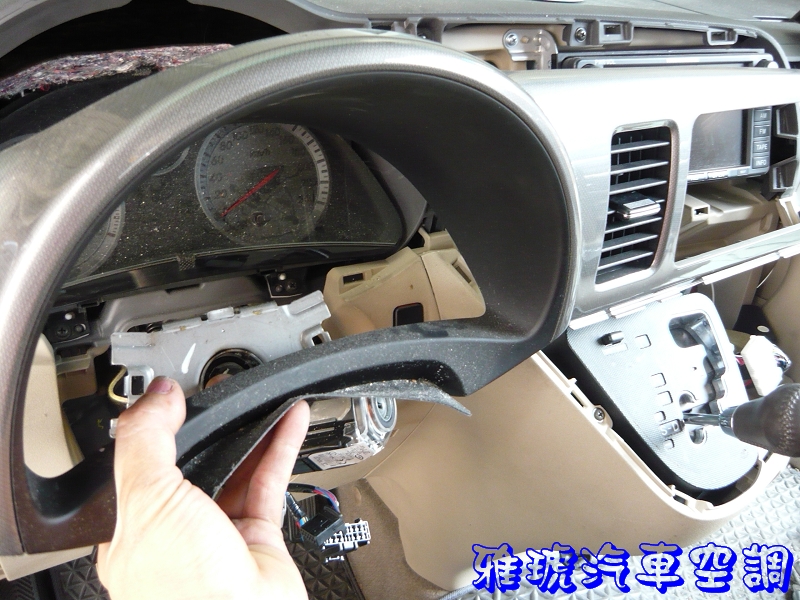

9.拆卸路碼錶外框

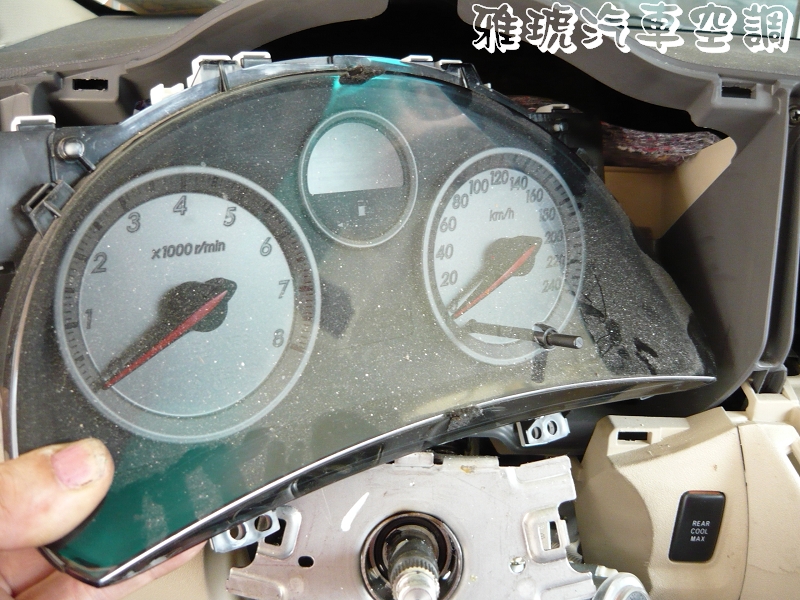

                                                                                                       10.拆卸取出路碼錶總成

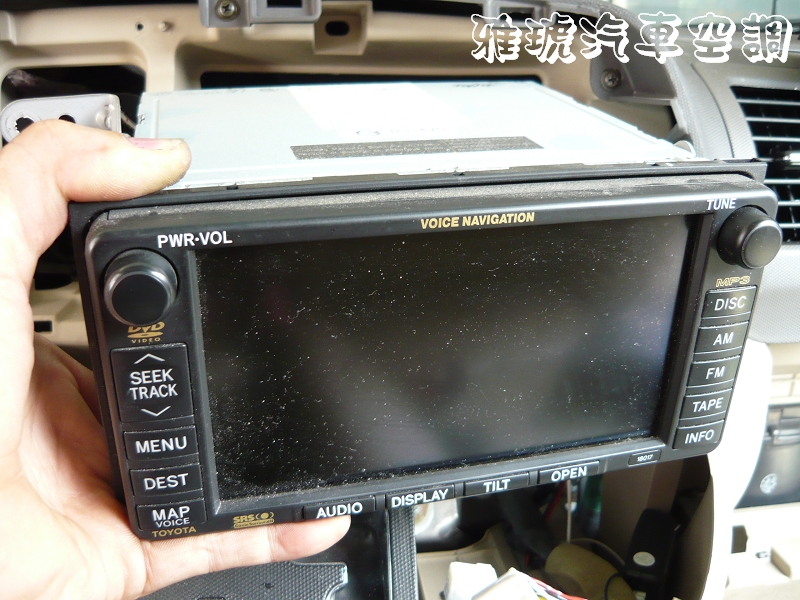

11.拆卸音響主機

12.預備取出儀表板

13.儀表板上座分離

14.預備取出儀表板上座

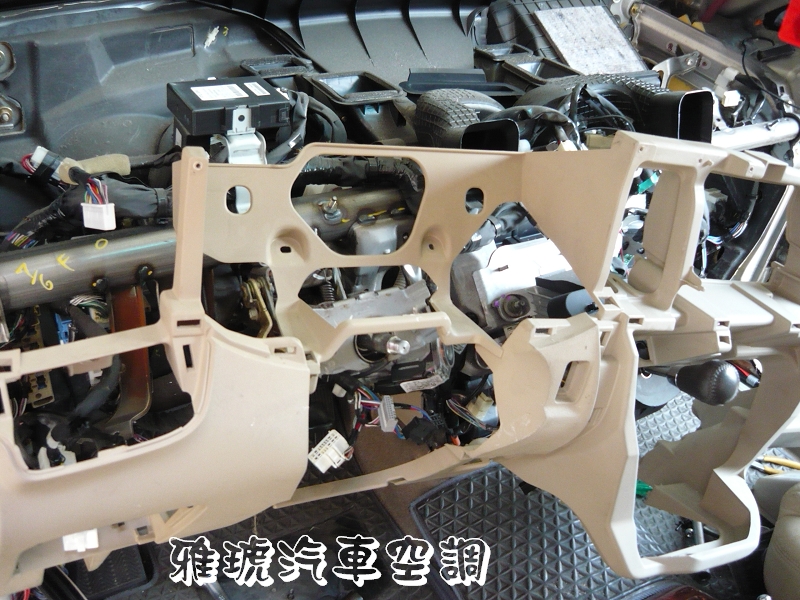

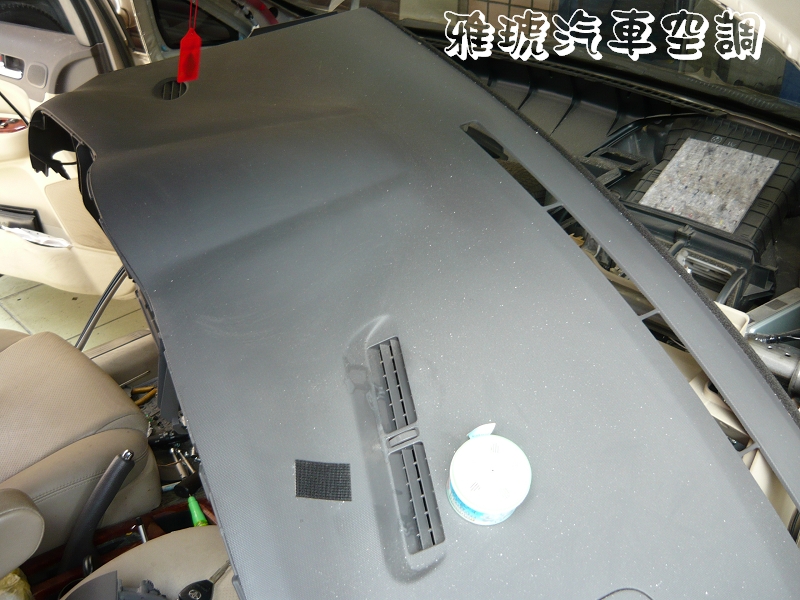

15.儀表板上座分離取出

16.儀表板上座分離後一覽

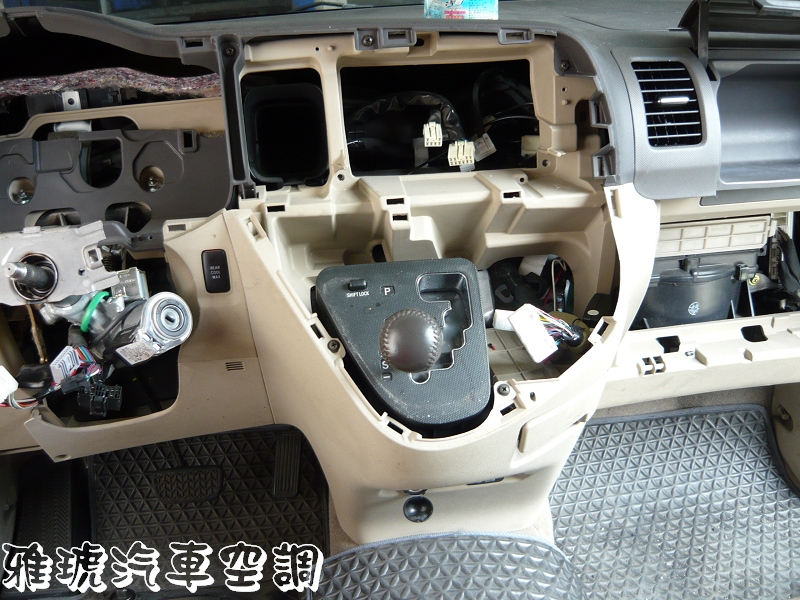

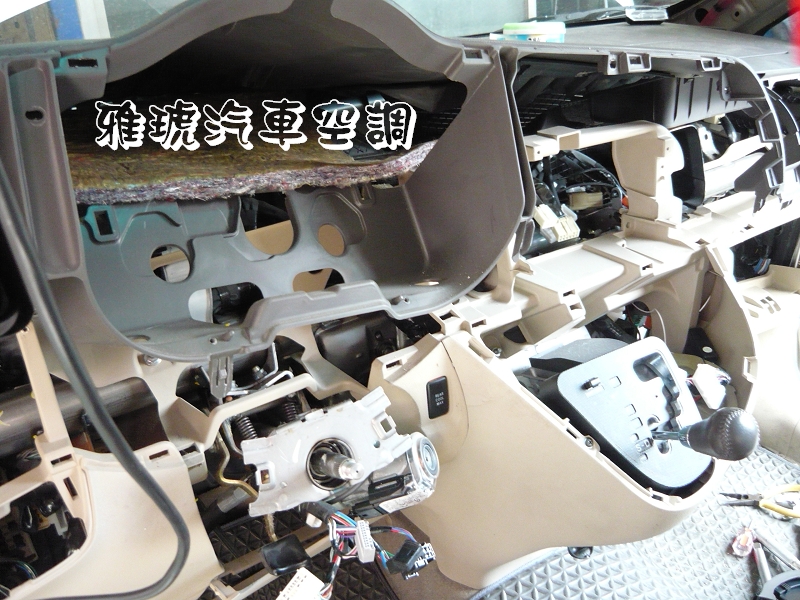

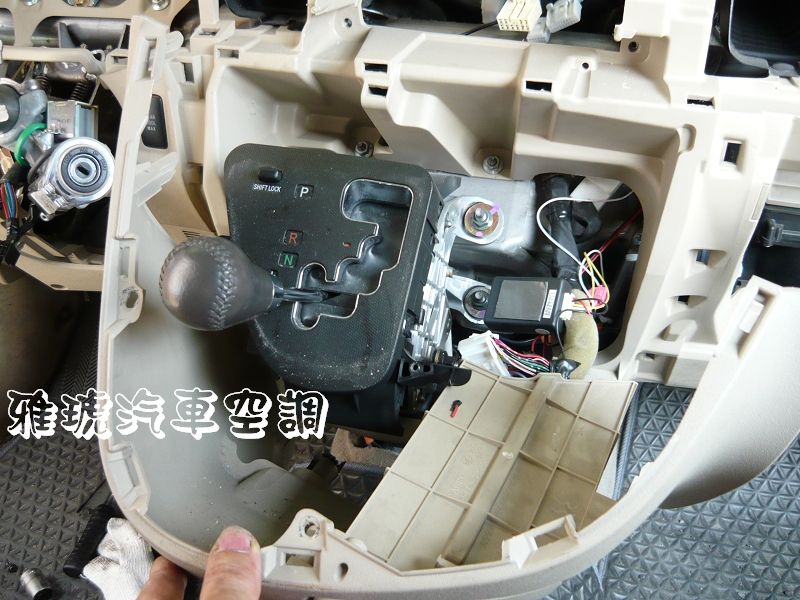

17.移除排檔桿周邊

18.儀表板下座分離並取出

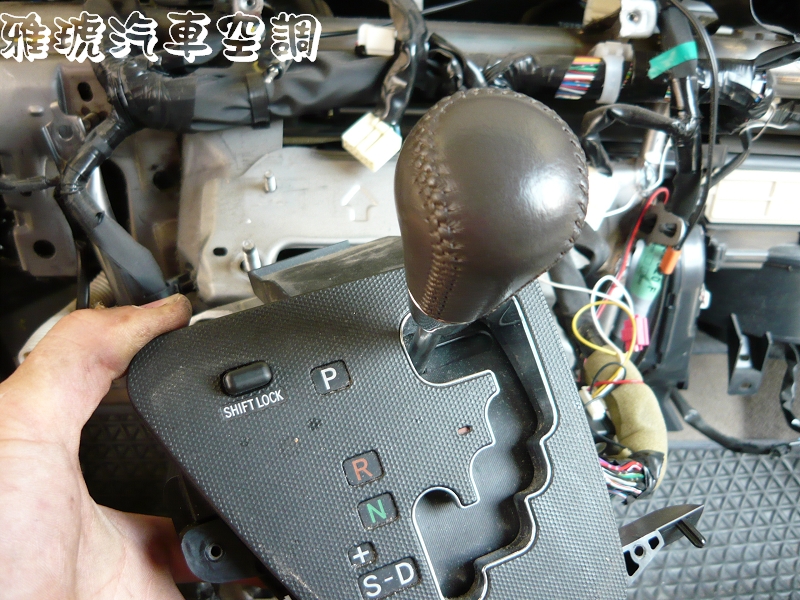

19.拆卸排檔桿總成

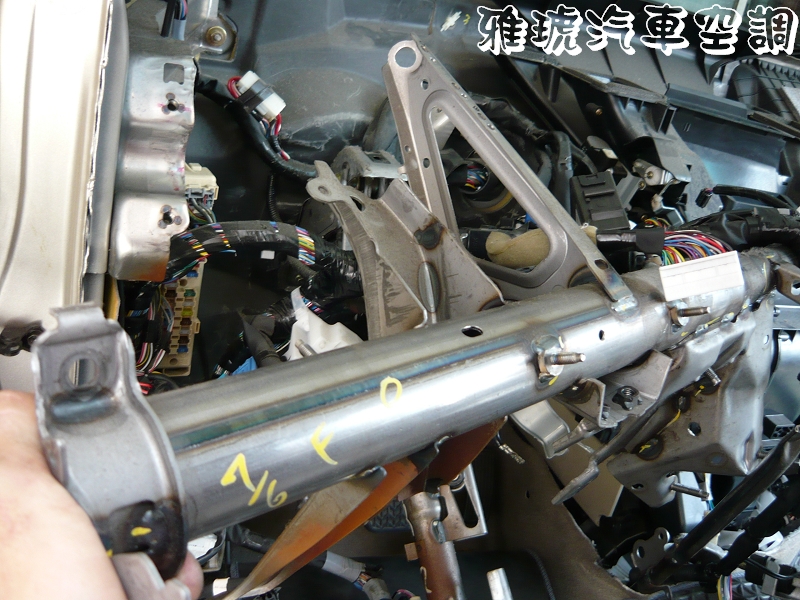

20.拆卸並取出固定鐵架

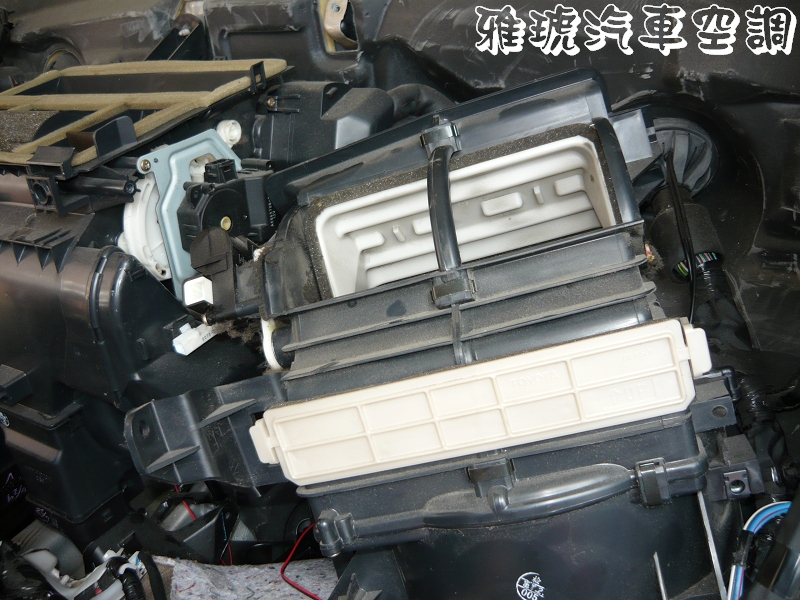

21.取出鼓風機馬達總成

22.分離並取出冷暖控制箱總成

23.依各步驟所拆卸零件排列

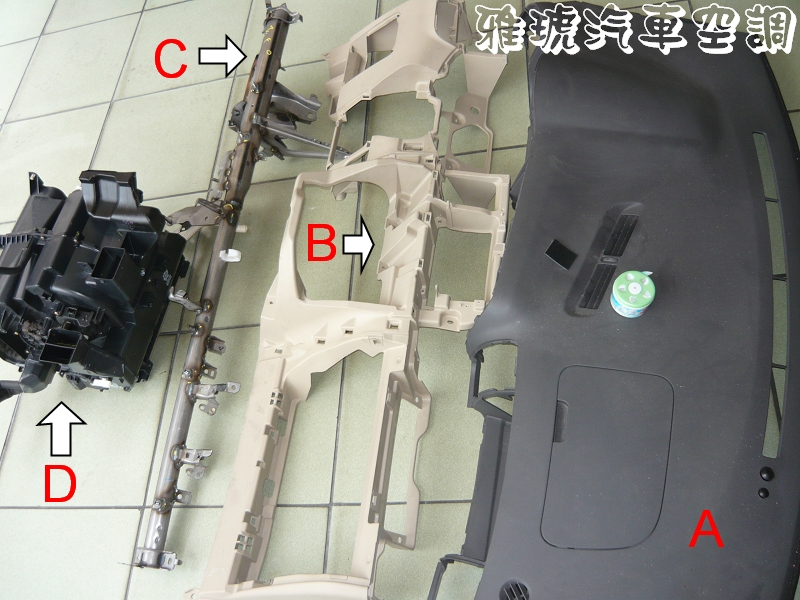

A.儀表板上座    B.儀表板下座   C.固定鐵架    D冷暖控制箱總成

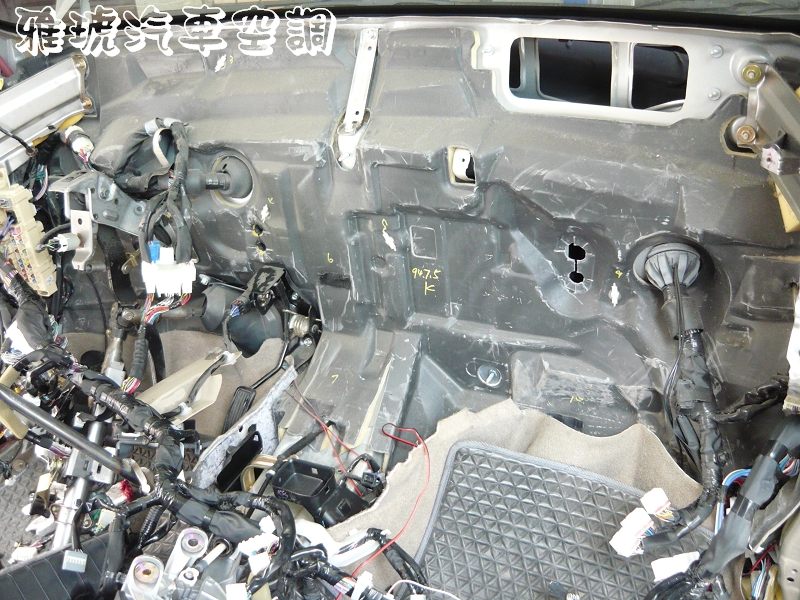

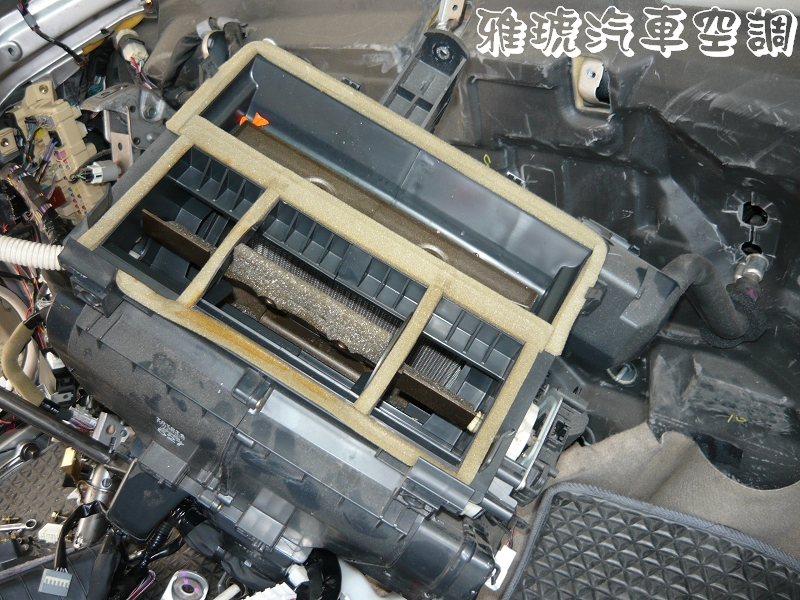

24.移除冷暖控制箱總成候車室一覽

25.取出冷暖控制箱總成冷媒接管

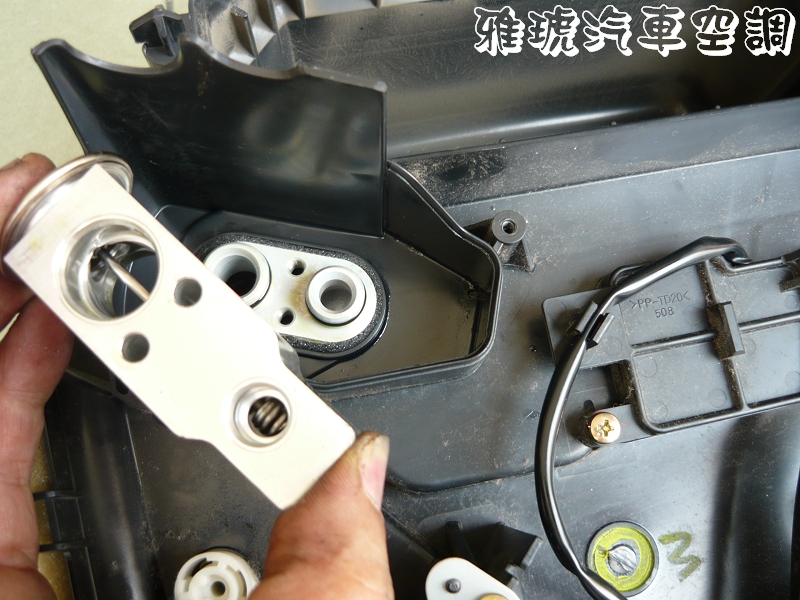

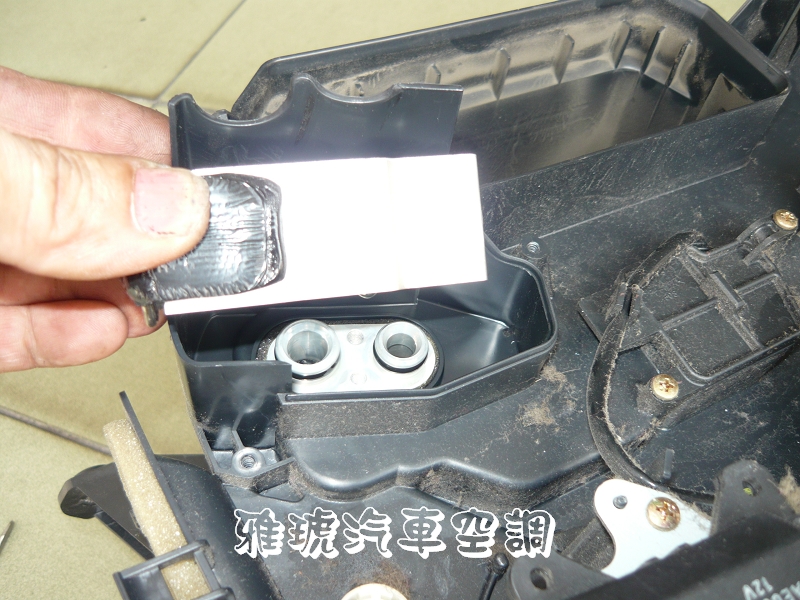

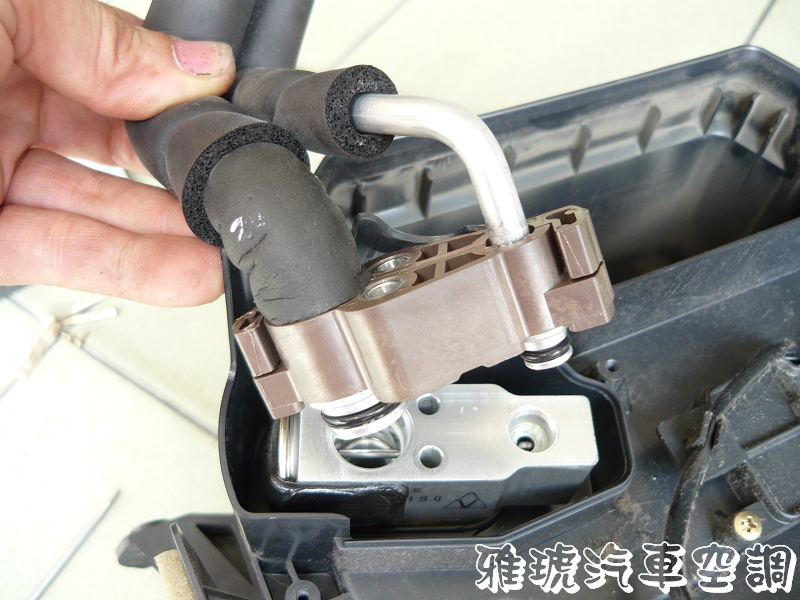

26.取出膨脹閥

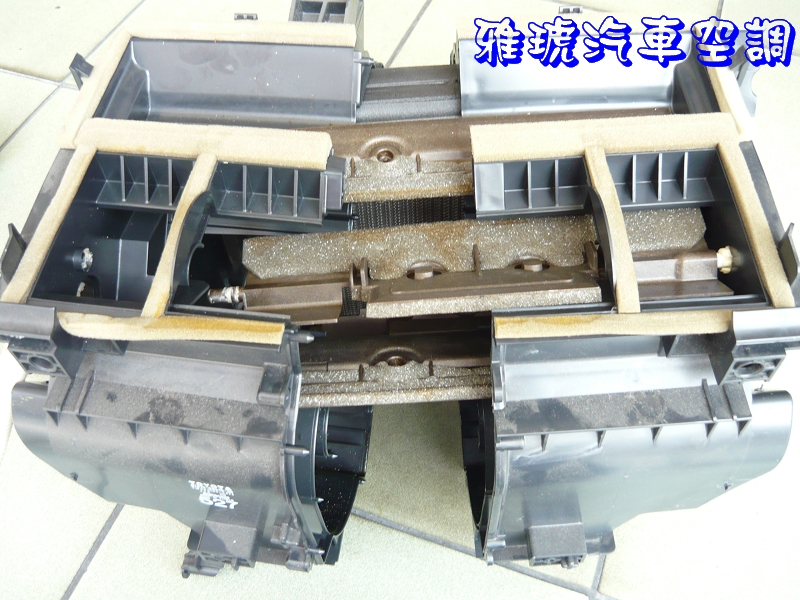

27.分解冷暖控制箱總成

28.預備取出蒸發器

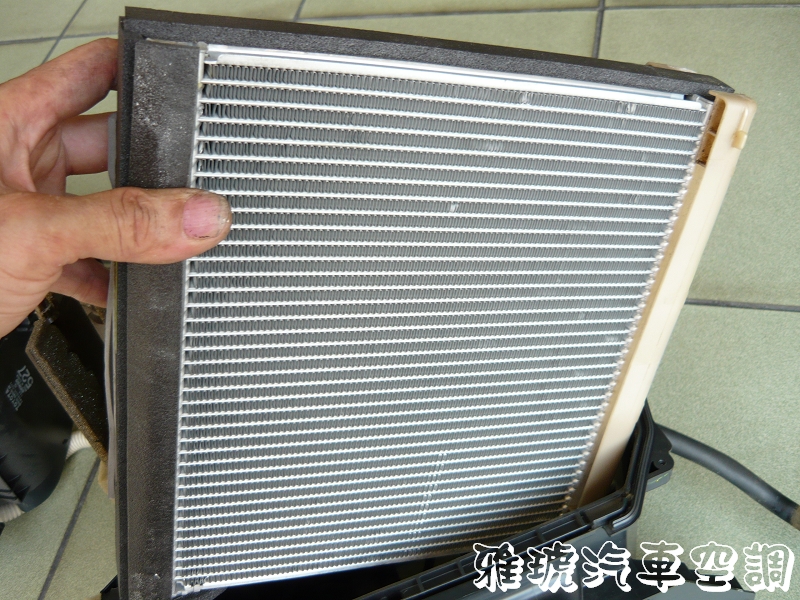

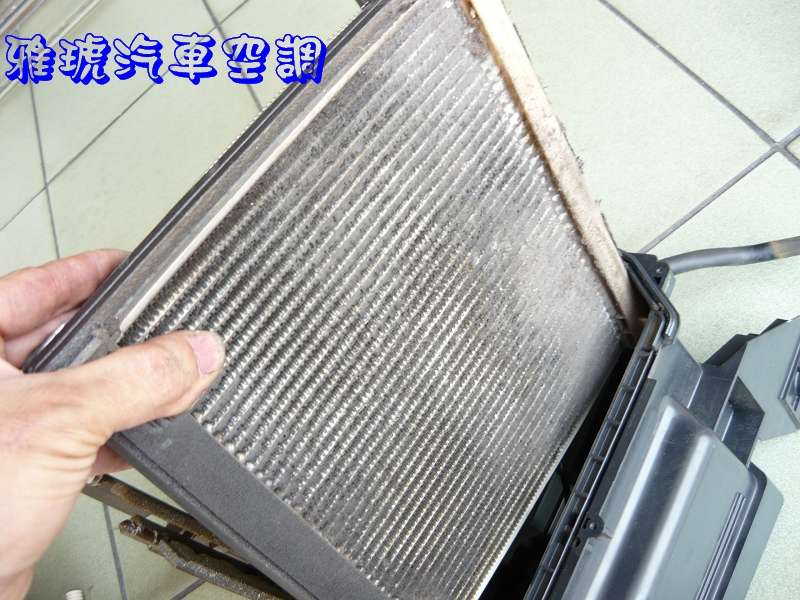

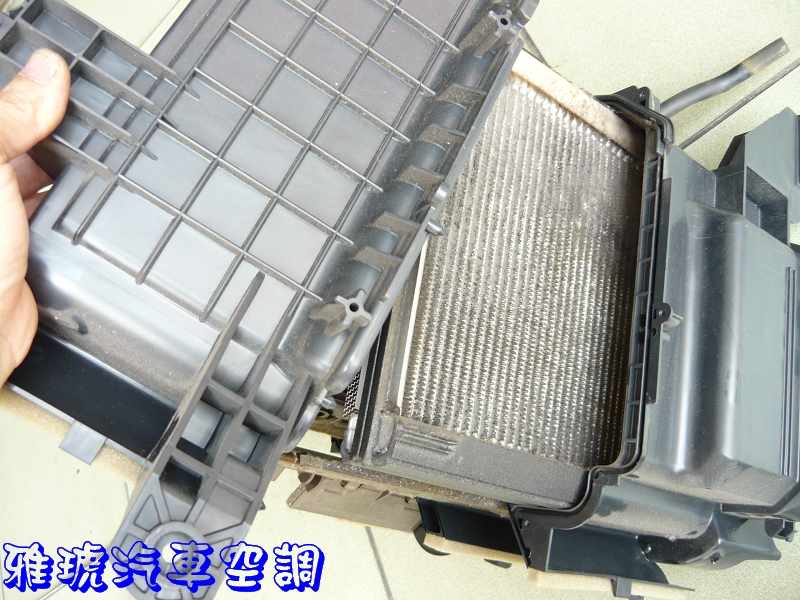

29.取出蒸發器

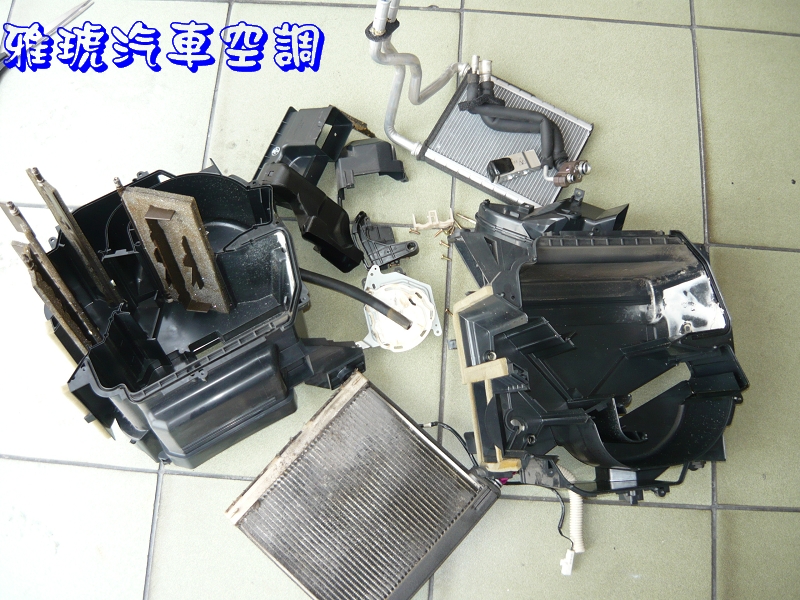

30.冷暖控制箱總成分解後一覽

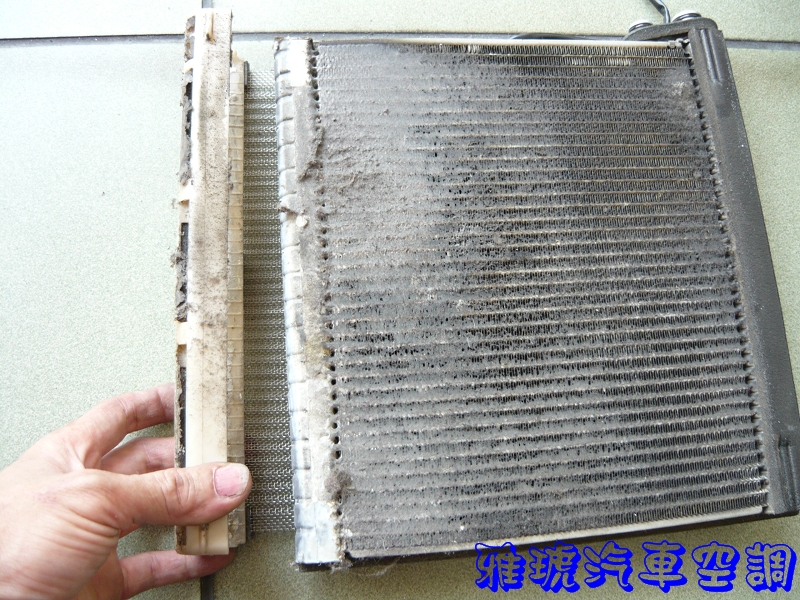

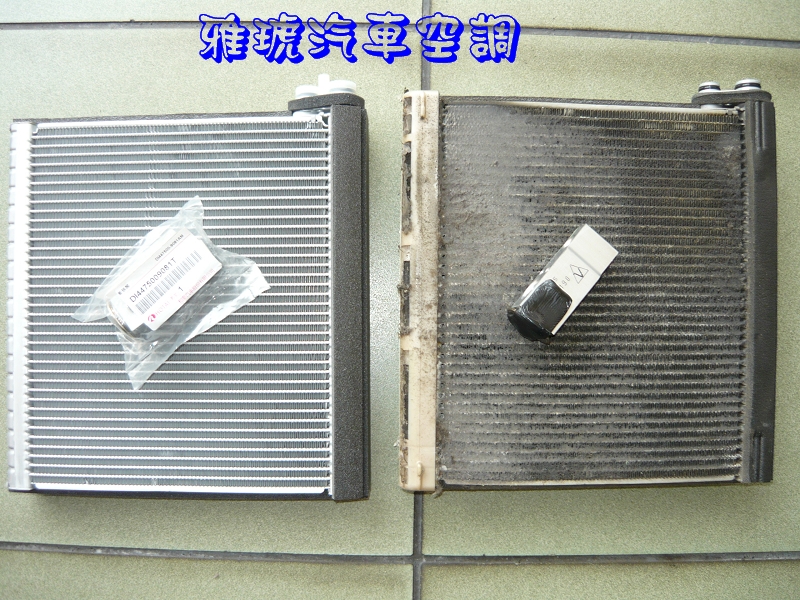

31.蒸發器與膨脹閥新舊比較圖

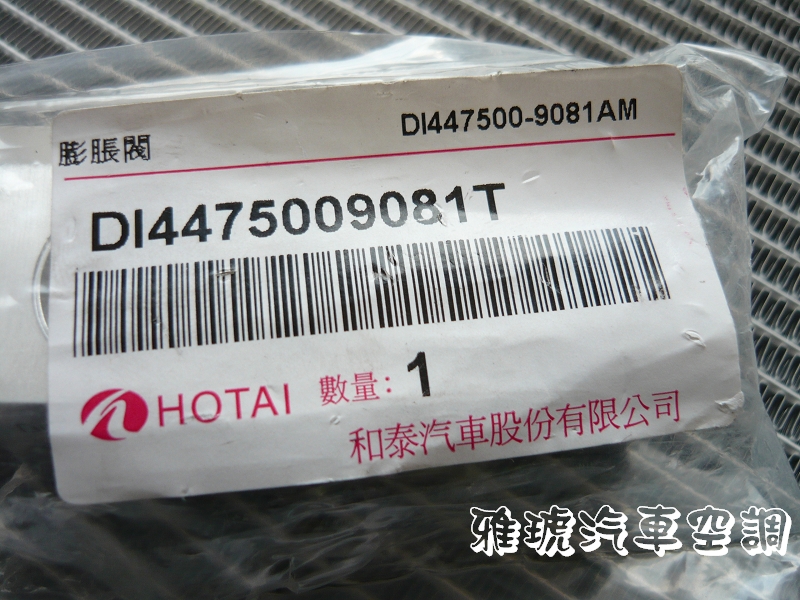

32.使用正廠零件

33.取出蒸發器周邊舊品

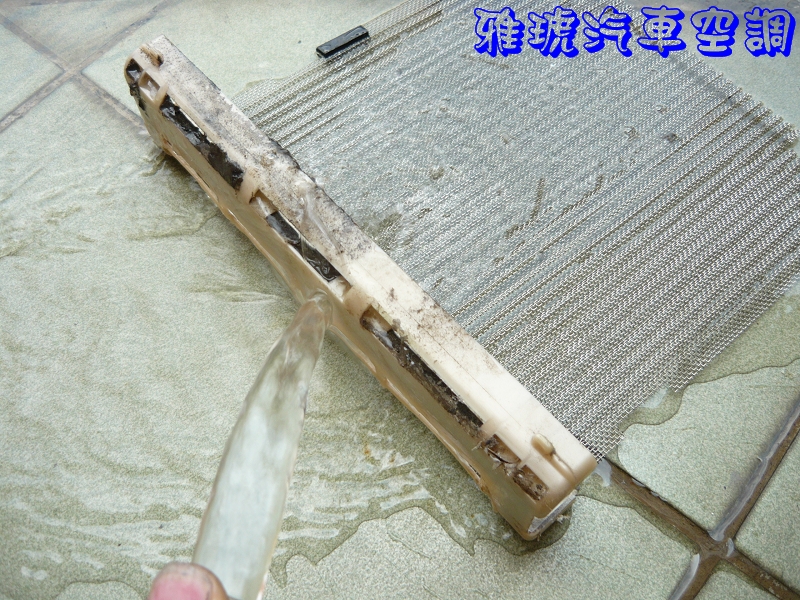

34.進行清洗

35.空氣槍風乾

36.取出蒸發器冷度控制感知器舊品

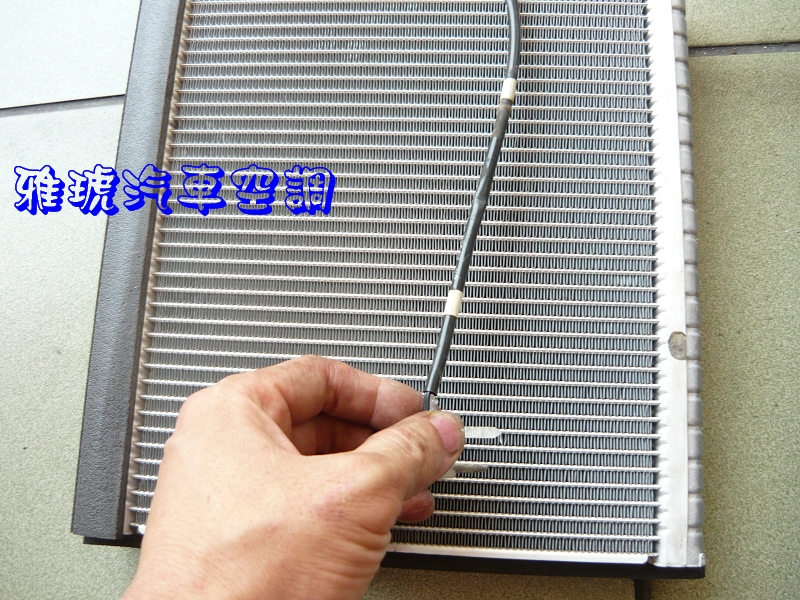

37.安裝冷度控制感知器

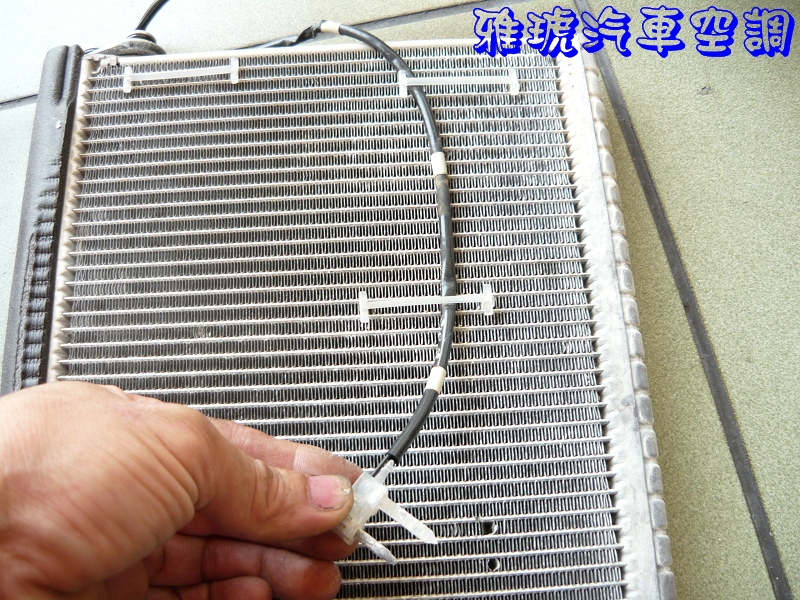

38.安裝蒸發器周邊

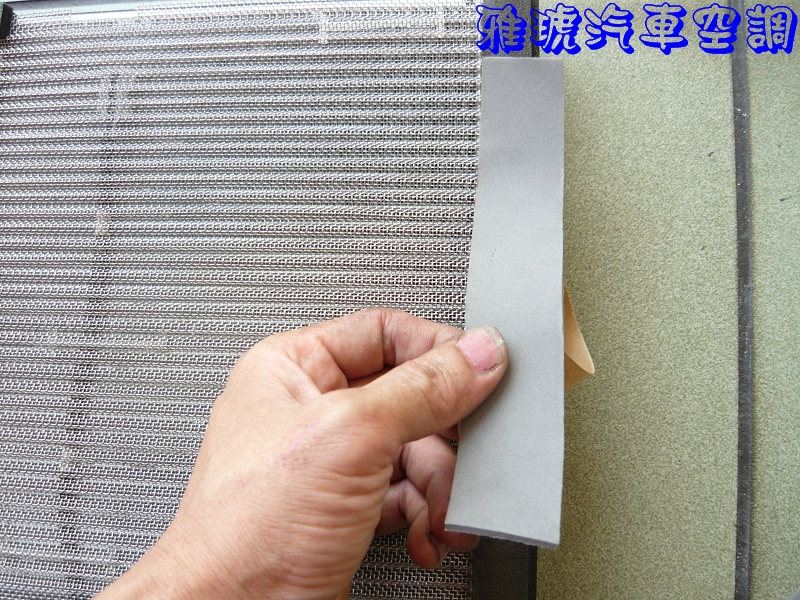

39.泡棉包覆

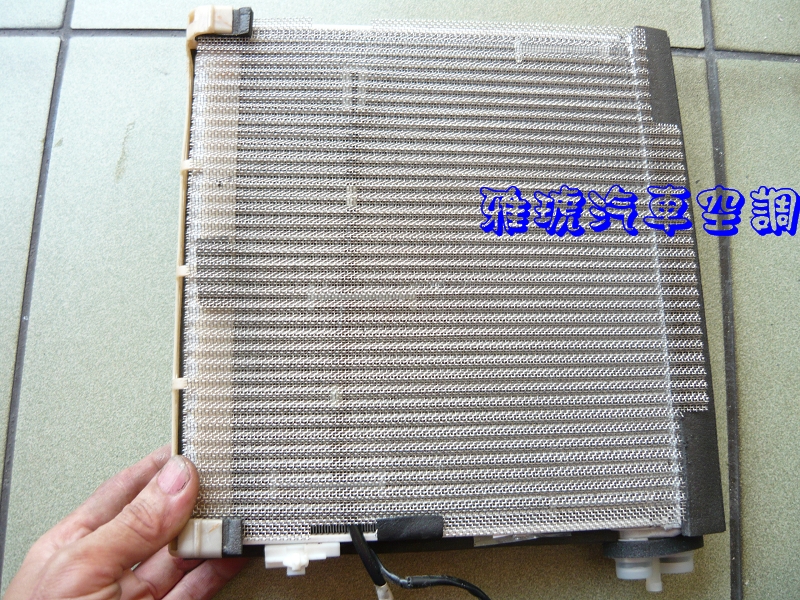

40.安裝蒸發器全新品

41.安裝膨脹閥全新品再依各拆裝步驟組裝零件

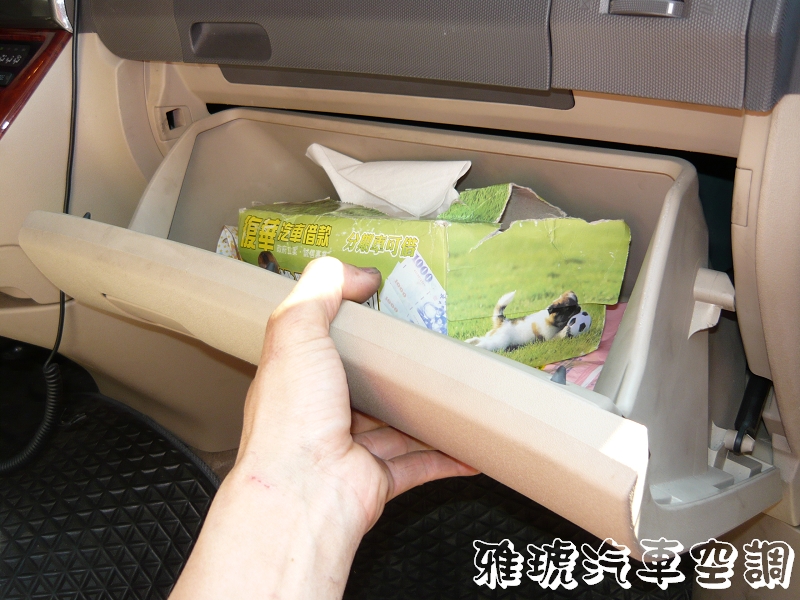

42.依需求或視情況安裝冷氣過濾網手套箱拆卸

43.取出濾網固定架

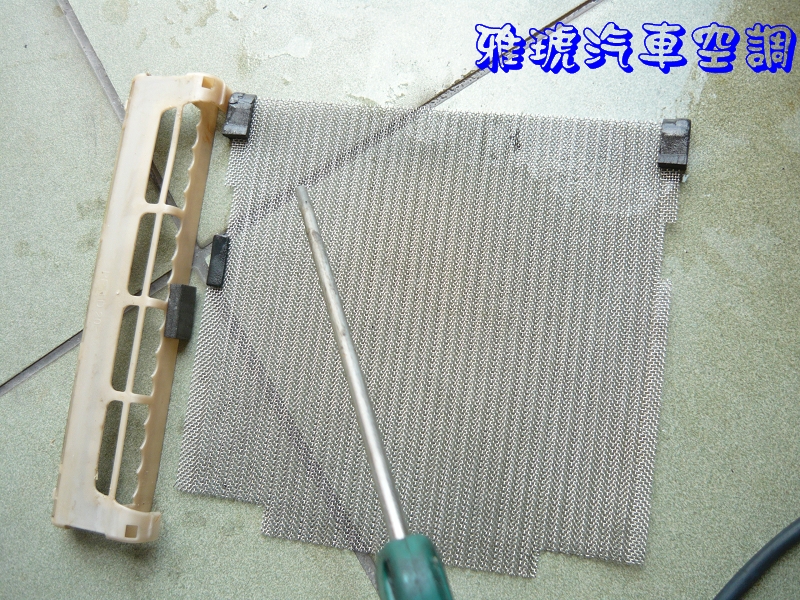

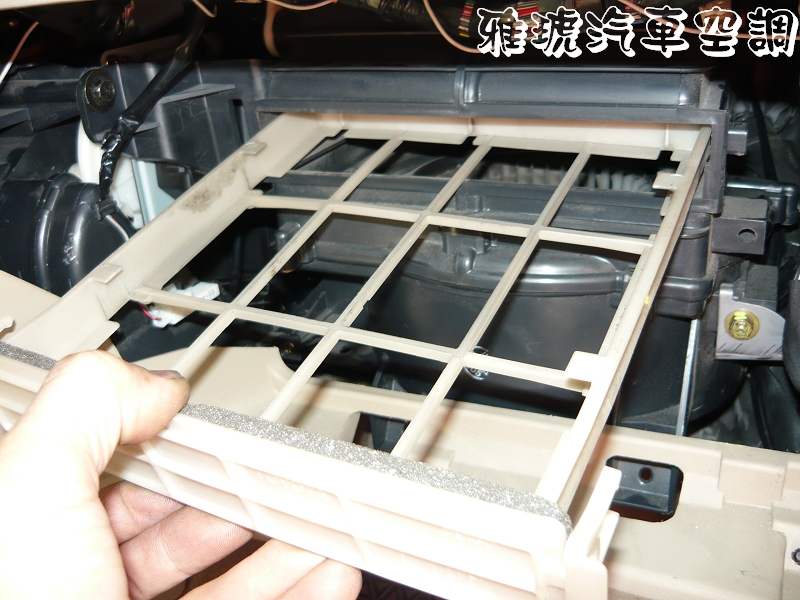

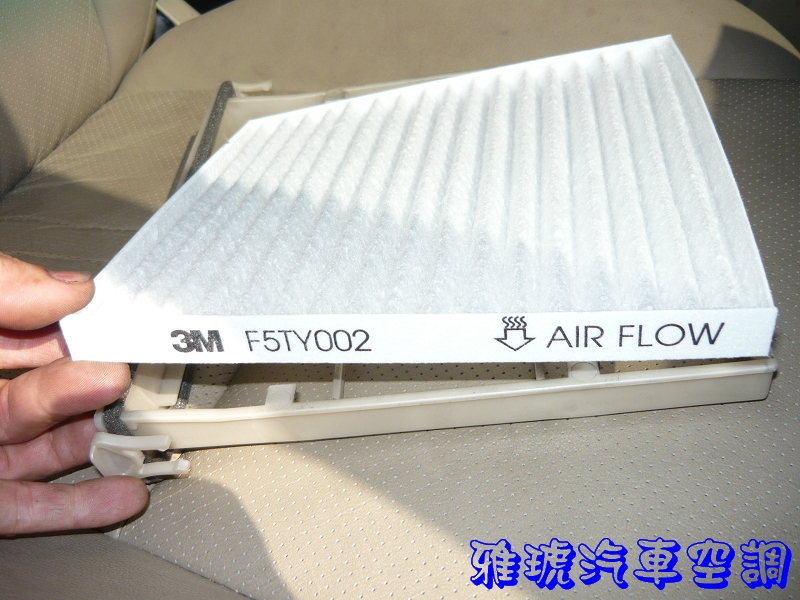

44.安裝冷氣過濾網(有方向性)

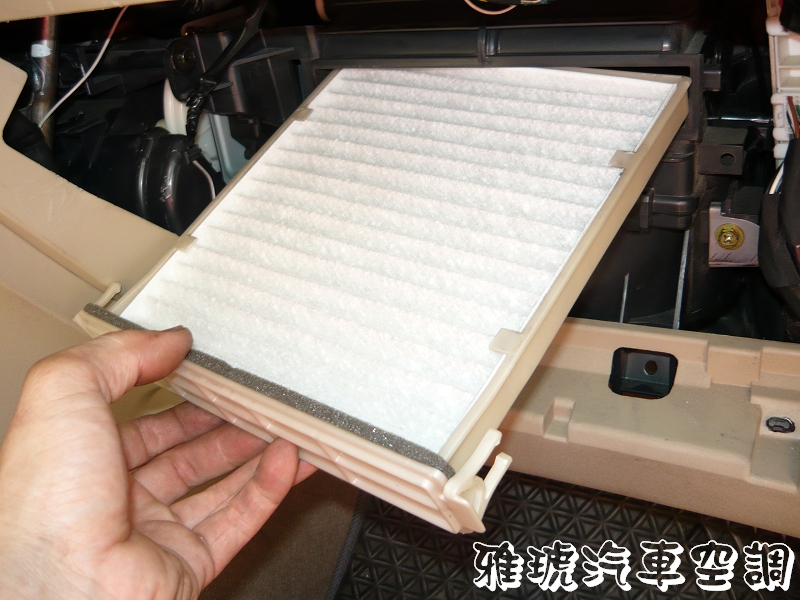

45.裝上冷氣過濾網
